格林巴赫托普,專注于進口浮球視鏡品牌制造商,主要產品：水泵，閥門，水處理設備等系列產品的制造、銷售、售后服務，進口浮球視鏡品牌產品應用在化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水等領域。

---



　　浮球視鏡(屬視鏡類)是觀察管道內介質流動情況的必要附件。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

工作原理及其相關知識

　　安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、

　　中低壓力的使用領域，它是主導的視鏡形式。

　　用途：本視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

結構

　　該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。

　　可控式保溫視鏡有以下結構特點：

　?、?采用J44W-220R DN15高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。

　?、?閥蓋與閥體有螺栓連接，拆裝方便。

　?、?閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。

　　⑷ 整體式閥體，雙閥桿結構，外型布局合理。

　?、?閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。

　?、?閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。

　　安裝使用可控式保溫視鏡時需注意的問題：

　　⑴ 改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

　?、?加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。

工作原理

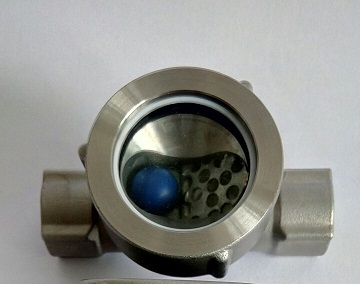

　　浮球直通視鏡，由玻璃視鏡、觀察管道、進出水管道，觀察管道分別與進水管道和出水管道焊接連通，觀察管道內設置有浮球與絲網，絲網的作用是防止浮球隨介質流出觀察管道，浮球密度低于管道傳輸?shù)囊后w密度。當管道內有介質流動的時候，浮球就會浮在介質之上，并且隨著介質流動的強度晃動，這樣就可以直觀的觀察到管道內介質的流動情況。

維護及保養

　　1、其玻璃視窗是用于觀察液體、氣體、蒸汽等介質的流動反應應保持干凈無灰塵。

　　2、視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

　　3、玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。

　　4、允許急變溫度<60℃，玻璃因溫差過大造成破裂。

　　玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86 《壓力窗口視鏡》設計制造和驗收。

　　以下提供國家標準玻璃制造工藝物理實驗參數：

　　耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃

　　耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 鋁硅玻璃≤6.4MP
