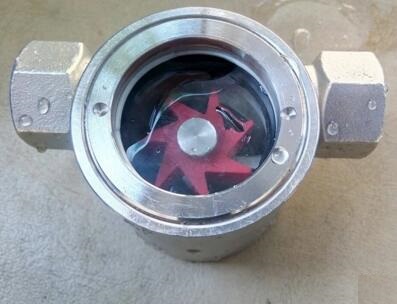

螺紋視鏡是直通視鏡中的一種常用樣式，由于與管道是用內螺紋連接，所以叫做內螺紋視鏡，內螺紋又名內絲，這個也就延伸為內絲視鏡。與常規的直通視鏡的差別就是連接方式的不同.內絲視鏡一般采用55度錐螺紋與npt螺紋連接.根據內部結構又可以分為內絲浮球視鏡,內絲擺板視鏡,內絲葉輪視鏡.外型樣式有單壓式,對夾式兩種.

　　內絲視鏡適用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。確保生產的安全與產品的質量,是管道上不可或缺的一個配件。

技術參數

　　1.殼體材質：碳鋼、不銹鋼(SUS304、SUS304L、SUS316、SUS316L)等。

　　2、視窗材質：鋼化玻璃,硼硅玻璃、石英玻璃。

　　3、視鏡壓力:0.6Mpa-1.6Mpa

　　4、密封圈材質：聚四氟乙烯、石墨墊片等。

　　5、制造、檢測標準：HGJ501-86壓力容器視鏡、HG21619-1982

視鏡的安裝

　　內絲視鏡的必需水平安裝,讓舌片向下垂直于管道.內絲視鏡的安裝還要注意介質的流動方向.

鏡片安裝

　　確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。

　　仔細核對銘牌參數,不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保管道內的壓力不超過擺板視鏡的額定壓力。

　　安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視鏡玻璃破裂。
