三閥組是由三個互相溝通的三個閥組成。根據每個閥在系統中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開;或?qū)⒄?fù)壓測量室斷開或?qū)ā?/p>

三閥組的結構原理

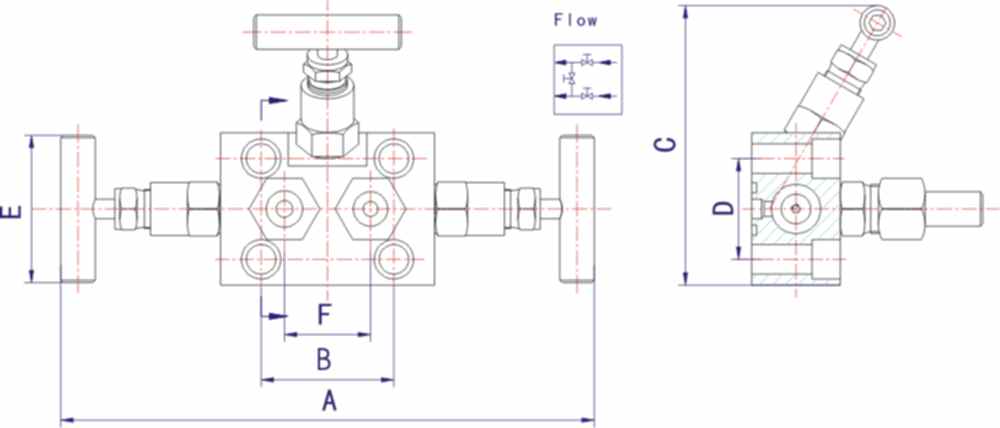

　　三閥組由閥體、二個截止閥及一個平衡閥組成。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及ST3000系列等差壓變送器.

三閥組的作用

　　安裝和撤除的時候,需要用到平衡閥.否則,差壓的量程一般很小,如果廠家的過載能力不強,很容易損壞.

　　如果差壓是60KPa,管道壓力是1MPa的時候,如果沒有平衡閥,無論先取正壓室還是負壓室,都會立馬導致兩邊差壓遠遠超過設定值.因?yàn)橄热〉哪欠綍?huì)直接和大氣相通,相當于0.1MPa,這樣操作是致命的。

在流量或差壓傳感器儀表接入工藝管道時要用“三閥組”，作用是：

　　1、在管道由初始狀態(空)加入介質時，傳感器兩側壓力會突然變化，該壓差過大時可能會損壞變送器的傳感器。為避免，應先關閉傳感器兩側的閥A、B，打開旁通閥C;

　　2、在介質充滿管道，并趨近平穩、平衡后，打開A或B其中一個，使傳感器兩側均勻施加壓力;

　　3、關閉閥C，并打開A或B中的另外一個閥門，傳感器開始正常工作;

　　4、關閉順序與上述情況相反。

　　此外，3閥組還有其它作用，如運行一段時間后清洗管道，傳感器部分不受影響(管路被旁通)。
