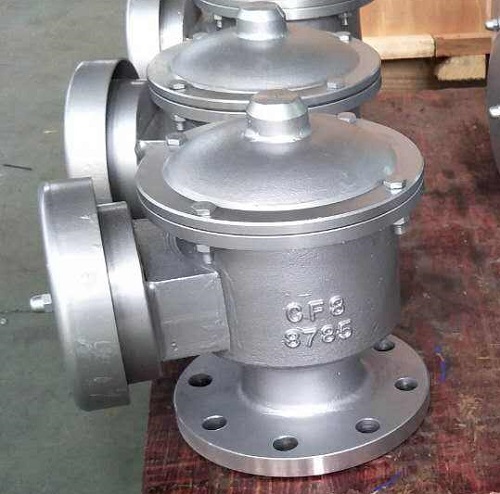

罐頂呼吸閥安裝于油罐的頂部，用來保護油罐的密閉性，對油罐有著保護的作用，因此成為很多儲罐中重要的一個部分，儲罐呼吸閥可以通過油罐本來所承受的壓力程度來減少油蒸汽的排放，一般情況下罐內的氣體壓力如果在呼吸閥的壓力控制范圍之內，那儲罐呼吸閥只需要保持儲罐的密封性即可。

罐頂呼吸閥呼吸量的計算方法

　　1、按照文章中呼吸閥呼吸量的確定介紹的吸閥呼吸量的計算方法計算出呼吸閥的呼吸量V(m3/h);

　　2、呼吸閥進出口管線的氣體流速不宜太高，以免流體阻力降較大，導致呼吸閥補氣不及或排氣不暢，通常呼吸閥進出口管線氣體的流速選擇U=3-5m/s;

　　3.確定出上述V和U值，根據氣體在管路中的流動方程：d=18.81V0.5U-0.5即可計算出管道的直徑d(mm)，再向上適當圓整，選擇工程上常用的公稱直徑即可確定呼吸閥進出口的規格尺寸。

罐頂呼吸閥的工作原理

　　呼吸閥產品應符合SY/T0511-1996標準要求，分為普通型和全天候型兩大系列，其操作溫度和代號分別為：全天候型代號Q操作溫度-30～+60℃，普通型代號P操作溫度0～+60℃。

　　罐頂呼吸閥的結構形式多種多樣，其外形多半呈球型。國外產品有些外形根據實際需要有桶形、盤形等。呼吸閥的內部結構實質上是由一個壓力閥盤(即呼氣閥)和一個真空閥盤(即吸氣閥)組合而成的，壓力閥盤和真空閥盤既可并排布置也可重疊布置。其工作原理：當儲罐壓力和大氣壓力相等時，壓力閥和真空閥的閥盤和閥座緊密配合，閥座邊上密封結構有“吸附”效應，使閥座嚴密不漏。當壓力或真空度增加時，閥盤開始開啟由于在閥座邊上仍存在著“吸附”效應，所以仍能保持良好的密封。當罐內壓力升高到定壓值時，將壓力閥打開，罐內氣體通過呼氣閥(即壓力閥)側排人外界大氣中，此時真空閥由于受到罐內正壓作用處于關閉狀態。反之當罐內壓力下降到一定真空度時，真空閥由于大氣壓的正壓作用而打開，外界的氣體通過吸氣閥(即真空閥)側進入罐內，此時壓力閥處于關閉狀態。在任何時候，壓力閥和真空閥不能同時處于打開的狀態。當罐內壓力或真空度降到正常操作壓力狀態時，壓力閥和真空閥處于關閉狀態，停止呼氣或吸氣過程。
