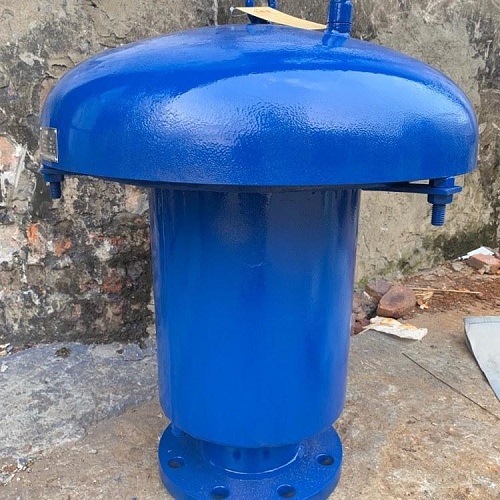

安全呼吸閥是由呼吸閥和防火器兩部分組成。呼吸閥結構是同心式，吸氣口裝有防塵的金屬網。該閥適用防止貯油罐因超壓或真空引起變形而需要加以保護的場合。呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內的閥。

安全呼吸閥的工作原理

　　安全呼吸閥是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。

　　當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性;當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高;當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。

安全呼吸閥的分類（種類）

　　安全呼吸閥按選用材質可分為：鑄鐵呼吸閥、碳鋼呼吸閥、鑄鋼呼吸閥、不銹鋼(304、304L、316、316L)呼吸閥、鋁合金呼吸閥、塑料(PVC、PP)呼吸閥;　　按工作原理可分為兩種:

　　一種是達到一定壓力時，進行呼或吸;另一種是設計成純粹只呼不吸，可以理解為用兩個適當壓力的單向閥代替。

　　一種呼吸閥類似于單向止逆閥，它只能向外呼氣，不能向內吸氣，當系統內壓力升高時，氣體便經過呼吸閥向外放空，保證系統的壓力恒定。對于存放有毒物質的貯罐，是沒有的呼吸閥的，或者加活性碳過濾器等處理裝置的。呼吸閥一般用在常壓或低壓貯罐上，即只有常壓和低壓貯罐才有罐呼吸排放(在低壓罐上常有蒸汽回收系統)，高壓貯罐沒有排放量，無呼吸損失和工作損失。固定頂罐的主要排放量分為呼吸損失(小呼吸排放)和工作損失(大呼吸排放)。
