【產品用途】

API美標閘閥系列產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的截?cái)嚅y，廣泛適用于石油、化工、火力發電廠等油品、水蒸氣管路上接通或截?cái)喙苈分械慕橘|(zhì)(不可做節流閥使用)。

【基本型號】

API美標閘閥常見的基本型號有：Z40H、Z40Y、Z540H、Z540Y、Z940H、Z940Y等等。

【產品特點】

1、結構緊湊、造型美觀、全通徑流道、流阻系數小。

2、密封面采用合金鋼或硬質合金，密封副材料配對合理，使用壽命長。

3、閘板結構型式為：彈性楔形單閘板或剛性楔形單閘板。閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。 填料采用柔性石墨，密封可靠，操作靈活，啟閉力矩小。

4、可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

【規格尺寸】

壓力：Class150LB、Class300LB、Class600LB、Class900LB、Class1500LB、Class2500LB等。

口徑：2"、2 ¹/₂"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48"等。

【執行標準】

設計規范： API 600、API603、API 6D

結構長度： ASME B16.10

法蘭連接： ASME B16.5 ASME B16.47

試驗與檢驗：API 598、API 6D、API 600

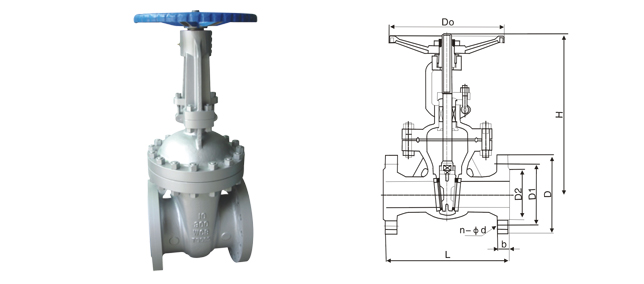

【性能參數和外形尺寸】
