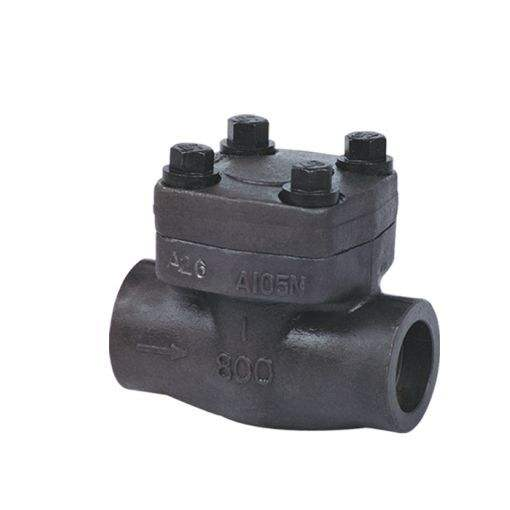

鍛鋼止回閥H11/H14/H61/H64

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供鍛鋼止回閥H11/H14/H61/H64制造商,主要生產鍛鋼止回閥H11/H14/H61/H64銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【產品用途】

鍛鋼止回閥系列產品用于工業管道上作阻止介質逆流的裝置，廣泛應用于化工、冶金、石油、制藥、食品、飲料、環保等領域行業。

【產品型號】

升降式鍛鋼止回閥型號：h11h、h11y、h61h、h61y;

內螺紋旋啟式止回閥型號：h41h、h14y、h14w;

旋啟式鍛鋼止回閥型號：h64h、h64y;

【產品特點】

1、鍛鋼止回閥主要零部件采用精密模鍛件，外形美觀，結構緊湊;

2、閥蓋采用螺栓栓接、焊接連接、壓力自密封結構，可根據客戶要求自由選用;

3、螺紋、焊接、法蘭多種連接方式可選。

【執行標準】

設計標準：ASME B16.34/BS5352、GB/T12235、GB/T12236、GB/T12224；
壓力溫度等級標準：ASME B16.34、GB/T12224；
檢驗與試驗標準：API598、JB/T9092；
結構長度標準：ASME B16.10、GB/T12221、JB/T96-95；
法蘭型式尺寸標準：ASME B16.5、GB/T9113、JB/T 82.1~82.4；
對焊端連接標準：ASME B16.25、GB/T12224；

【性能參數】

工作壓力(MPa)		1.6~42.0 (Calss150-Calss2500)
口徑		DN15-DN50 1/2″-2″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	閥瓣	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	閥桿	A105 LF2 F11 F5 F304 F304L F321 F316 F347 F316L
	密封面	不銹鋼司太立合金

【結構示意圖】

疏水閥

【外形尺寸】

疏水閥

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
