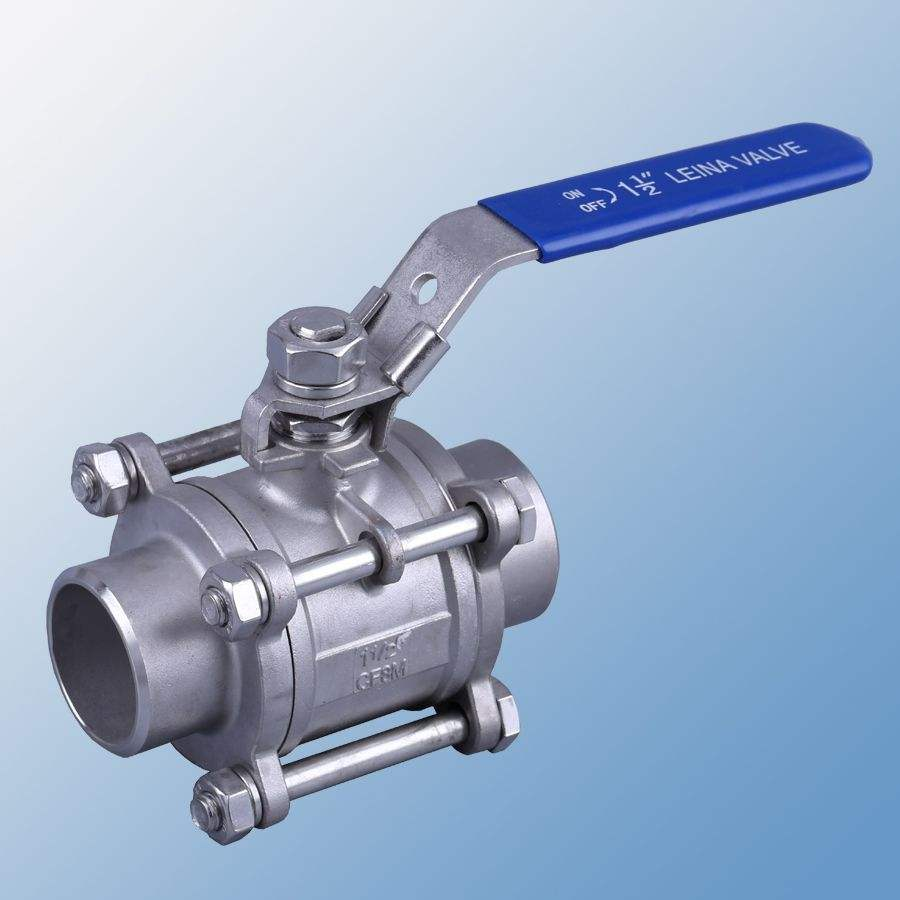

焊接球閥Q61F

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供焊接球閥Q61F制造商,主要生產焊接球閥Q61F銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【閥門介紹】

疏水閥

【閥門型號】

q61f系列常見的焊接球閥型號：q61f-10、q61f-16、q61f-25、q61f-40、q61f-64、q61f-100、q61f-10c、q61f-10p、q61f-10s、q61f-16、q61f-16c、q61f-16r、q61f-16p、q61f-25p、q61f-25c、q61f-40c、q61f-40p、q61f-64c、q61f-64p、q61f-64r等。

q67系列常見的焊接球閥型號：q67f、q67f-10、q67f-16、q67f-25、q67f-40、q67y、q67h、q67w等。

【結構簡圖】

疏水閥

圖中數字解析：1表示閥體，2表示下閥桿座，3、6、12、18表示O型圈，4表示下軸襯，5表示平面軸襯，7表示閥蓋，8表示球體，9表示壓板圈，10表示彈簧，11表示防火墊，13表示閥座，14密封圈，15表示上軸襯，16表示平面軸襯，17表示上閥桿座，19表示閥座注脂閥，20表示閥桿注脂閥，21表示閥桿，22表示填料，23表示壓蓋，24表示螺釘，25表示排泄閥。

【性能參數】

公稱壓力：1.6-6.4MPa

適用穩定范圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體(W、O、G)

螺紋類型：G、NPT、BSPT、BSP、DI259/2999

【連接尺寸及重量】

SIZE	¹/₄	³/₈	¹/₂	³/₄	1	1 ¹/₄	1 ¹/₂	2	2 ¹/₂	3	4
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
