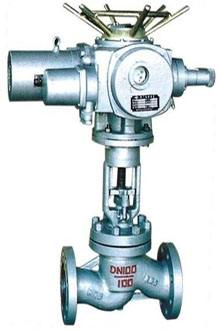

電動截止閥J941Y/J941H/J941W

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供電動截止閥J941Y/J941H/J941W制造商,主要生產電動截止閥J941Y/J941H/J941W銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【閥門用途】

J941Y、J941H、J941W電動截止閥系列產品由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。石油、化工、制藥、化肥、電力行業等各種的工況上，截斷或接通調節管路介質。

【產品特點】

1、電動截止閥結構合理、密封可靠;

2、密封面堆焊Co基硬質合金，耐磨、耐腐、抗摩擦性能好、使用壽命長;

3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能;

4、零件材質及法蘭、堆焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要;

5、閥芯可根據需要做承切斷型和調節型。

【執行標準】

設計規范： GB/T12235

結構長度： GB/T 12221

法蘭連接： GB/T 9113 JB/T 79

對焊端連接：GB/T12224

試驗與檢驗：GB/T 13927 JB/T9092

【結構圖片】

疏水閥

【性能參數】

閥門型號：J941Y、J941H、J941W；

公稱通徑：DN15~DN500；

公稱壓力：1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa；

常見材質：碳鋼、不銹鋼等；

【外形尺寸】

公稱壓力為1.6MPa下的電動截止閥主要外形尺寸

DN	L	D	D₁	D₂	b	f	z-d	H
50	230	160	125	100	16	3	4-18	645
65	290	180	145	120	18	3	4-18	690
80	310	195	160	135	20	3	8-18	715
100	350	215	180	155	20	3	8-18	770
125	400	245	210	185	22	3	8-18	780
150	480	280	240	210	24	3	8-23	810
200	600	335	295	265	26	3	12-23	967
250	650	405	355	320	30	3	12-25	1143
300	750	460	410	375	30	3	12-25	1292

公稱壓力為2.5MPa下的電動截止閥主要外形尺寸

DN	L	D	D₁	D₂	b	f	z-d	H
50	230	160	125	100	20	3	4-18	645
65	290	180	145	120	22	3	8-18	690
80	310	195	160	135	22	3	8-18	715
100	350	230	190	160	24	3	8-23	770
125	400	270	220	188	28	3	8-25	780
150	480	300	250	218	30	3	8-25	875
200	600	360	310	278	34	3	12-25	967
250	650	425	670	332	36	3	12-30	1153
300	750	485	430	390	40	4	16-30	1292

公稱壓力為4.0MPa下的電動截止閥主要外形尺寸

DN	L	D	D₁	D₂	b	f₂	f	z-d	H
50	230	160	125	100	20	4	3	4-18	645
65	290	180	145	120	22	4	3	8-18	690
80	310	195	160	135	22	4	3	8-18	715
100	350	230	190	160	24	4.5	3	8-23	770
125	400	270	220	188	28	4.5	3	8-25	782
150	480	300	250	218	30	4.5	3	8-25	875
200	600	375	320	282	38	4.5	3	12-30	1160

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
