襯氟電動截止閥J941F46/F4

作者：valves 發布時間：2021-01-18 00:00:00點擊：
襯氟電動截止閥J941F46/F4
上海滬貢，上海泵閥品牌。
上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供襯氟電動截止閥J941F46/F4制造商,主要生產襯氟電動截止閥J941F46/F4銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

襯氟電動截止閥J941F46/F4產品概述：
J941F46/F4襯氟電動截止閥是一種強度高、耐腐蝕性能好的防腐閥門，主要用于控制各種不同溫度的含有腐蝕性介質的管道中，做開關切斷使用。電動襯氟截止閥閥外殼體采用熔模精密鑄造，閥內腔、閥體、閥蓋、閥瓣等（即會與化學介質接觸的地方）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術，使閥門既有金屬的強度有又耐腐蝕的特性。電動襯氟截止閥不適合用于流量調節，以免管道介質的壓力流沖破壞密封面。

襯氟電動截止閥J941F46/F4結構特點：
1、閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度的流體管路，具有強度高、耐腐蝕性能好的特點。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。

襯氟截止閥基本型號：
手動 J41F4 角式 J441F4
J41F46 J441F46
氣動 J641F4 電動 J941F4
J641F46 J941F46

襯氟電動截止閥J941F46/F4技術規范：
設計標準 GB12233/GB12233
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 GB/T13927
驅動方式 手動、電動、氣動


襯氟電動截止閥J941F46/F4零件材料：

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
1 閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4 填料/壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母   0Cr18Ni9 0Cr18Ni9
10 手輪 WCB WCB WCB

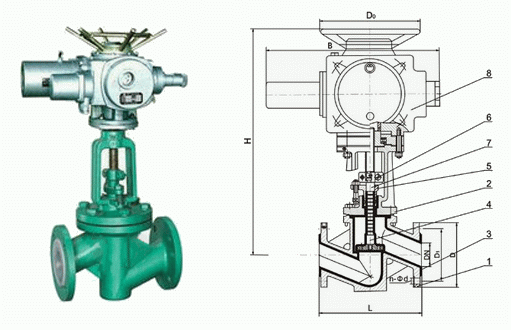

襯氟電動截止閥J941F46/F4外形結構圖：
疏水閥

襯氟電動截止閥J941F46/F4連接尺寸：

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 235 260 6.5
20 3/4 150 105 75 55 2 16 4-Ф14 100 240 265 7
25 1 160 115 85 65 2 16 4-Ф14 120 245 270 7.8
32 11/4 180 135 100 78 2 18 4-Ф18 140 255 285 11
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 315 13
50 2 230 160 125 100 3 20 4-Ф18 160 295 330 15
65 21/2 290 180 145 120 3 20 4-Ф18 180 350 395 23
80 3 310 195 160 135 3 22 4-Ф18 240 395 445 38
100 4 350 215 180 155 3 22 8-Ф18 240 450 490 42
125 5 400 245 210 185 3 24 8-Ф18 280 525 555 55
150 6 480 380 240 210 3 24 8-Ф23 320 605 645 77
200 8 495 335 295 265 3 26 8-Ф23 360 645 765 135
250 10 622 390 350 320 3 28 12-Ф23 400 685 805 220
300 12 698 440 400 368 4 28 12-Ф23 400 710 814 277
350 14 787 500 460 428 4 30 16-Ф23 450 750 855 32



公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 240 265 7
20 3/4 150 105 75 55 2 16 4-Ф14 100 245 270 7.6
25 1 160 115 85 65 2 16 4-Ф14 120 250 275 8.2
32 11/4 180 135 100 78 2 18 4-Ф18 140 260 290 12
40 11/2 200 145 110 85 3 18 4-Ф18 140 285 320 14
50 2 230 160 125 100 3 20 4-Ф18 160 300 335 18
65 21/2 290 180 145 120 3 20 4-Ф18 180 355 400 26
80 3 310 195 160 135 3 22 8-Ф18 240 400 450 40
100 4 350 215 180 155 3 24 8-Ф18 240 455 495 50
125 5 400 245 210 185 3 26 8-Ф18 280 530 560 65
150 6 480 280 240 210 3 28 8-Ф23 320 610 650 85
200 8 495 335 295 265 3 30 12-Ф23 360 650 770 150
250 10 622 405 355 320 3 32 12-Ф25 400 690 810 245
300 12 698 460 410 375 4 34 12-Ф25 400 730 845 295
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-Ф14 120 240 265 7.5
20 3/4 150 105 75 55 2 16 4-Ф14 120 245 270 8
25 1 160 115 85 65 2 16 4-Ф14 140 250 275 9
32 11/4 180 135 100 78 2 18 4-Ф18 160 260 290 13
40 11/2 200 145 110 85 3 18 4-Ф18 180 285 320 15
50 2 230 160 125 100 3 20 4-Ф18 180 300 335 20
65 21/2 290 180 145 120 3 22 8-Ф18 240 355 400 28
80 3 310 195 160 135 3 22 8-Ф18 280 400 450 42
100 4 350 230 190 160 3 24 8-Ф23 320 455 495 57
125 5 400 270 220 188 3 28 8-Ф25 320 530 560 71
150 6 480 300 250 218 3 30 8-Ф25 360 610 650 90




聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
