不銹鋼對夾式襯氟蝶閥D71F46/D371F46

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供不銹鋼對夾式襯氟蝶閥D71F46/D371F46制造商,主要生產不銹鋼對夾式襯氟蝶閥D71F46/D371F46銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

不銹鋼對夾式襯氟蝶閥D71F46/D371F46產品概述：

不銹鋼對夾式襯氟蝶閥D71F46/D371F46是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。對夾式襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

不銹鋼對夾式襯氟蝶閥D71F46/D371F46工作原理：

D371F46對夾式不銹鋼襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑、流體阻力小、CV值高、流通能力強、扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

不銹鋼對夾式襯氟蝶閥D71F46/D371F46零件材料：

上下閥體：鑄鐵、鑄鋼、不銹鋼、襯F4、F46

閥座：F4/F46

帶桿蝶板：全襯F4/F46、半襯 (不銹鋼)F4、F46

襯墊：硅橡膠

蝸輪/手柄：球墨鑄鐵、鋁合金

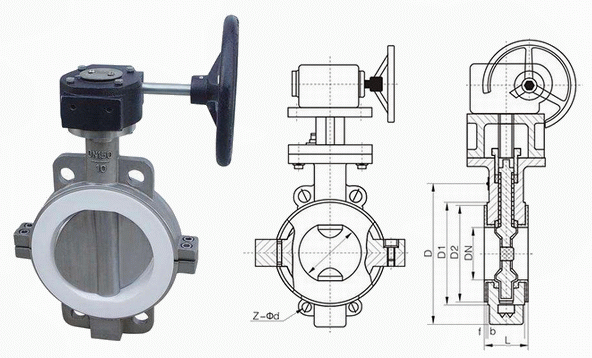

不銹鋼對夾式襯氟蝶閥D71F46/D371F46外形結構圖：

不銹鋼對夾式襯氟蝶閥D71F46/D371F46連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710
