襯氟法蘭蝶閥,蝶閥是隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起截斷和節流用外，蝶閥還有體積小、重量輕、結構緊湊等優點，與同參數閘閥比較，平均減輕重量達30—50% 蝶板旋轉900既可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相和啟閉力矩較小。

一、氟塑料襯里蝶閥系列

1、其基本類型有兩種，即D71F4和D71F46（中線）全襯里型對夾式蝶閥與D341F4和D341F46（中線）全襯里型法蘭連接蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑，CV值高流通能力強，扭矩適中，采用四級密封結構并在密封面配耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

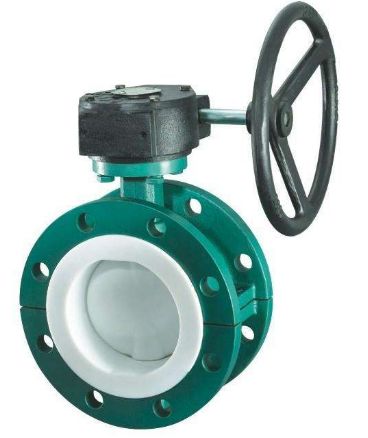

2、由上述型號擴展而成的D341F4和D341F46型法蘭連接蝶閥閥體全襯里，蝶板為不銹鋼的半襯里型蝶閥。

二、結構特點

 1、中線蝶閥為整個蝶板與閥座在3600圓周內同心（中線），具有密封功能，壓力、流量可自由調節。

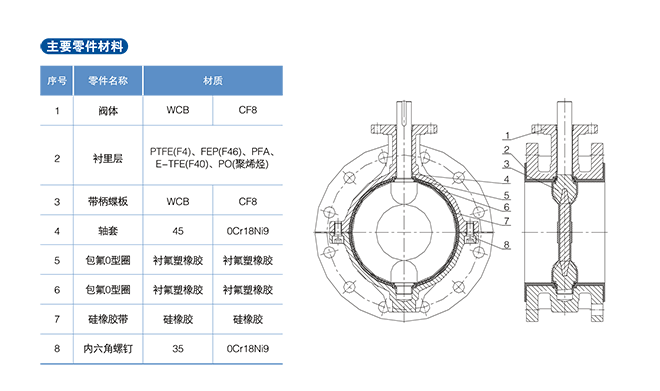

2．四級加載彈性密封，絕對保證了閥門內、外的零泄漏。 A、軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈。 B、軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合。 C、軸的徑向采用0型圈與金屬墊的組合。 D、閥座鑲在有彈性條的閥體槽內。

三、驅動方式手動、蝸輪傳動、氣動、電動。
