J41F46襯氟塑料截止閥概述

J41F46直通式襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。

截止閥基本結構:

1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。

J41F46直通式襯氟截止閥設計特點

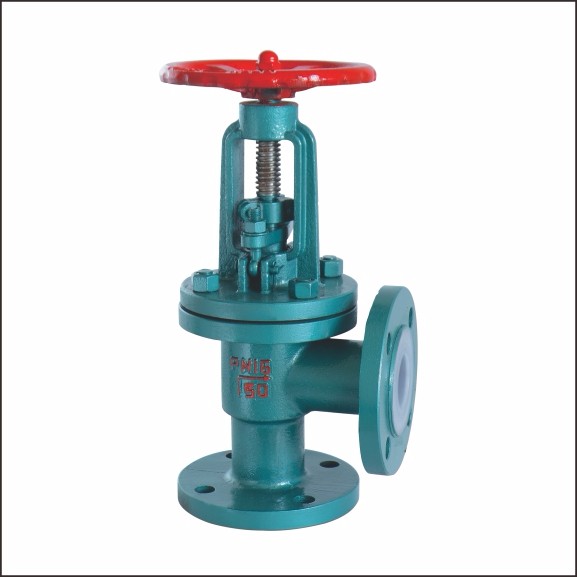

1、氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3、氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有： 聚四氟乙烯（PTFE，簡稱F4 ） 聚全氟代乙丙烯（FEP，簡稱F46） 可熔性聚四氟乙烯（PFA） 超高分子量聚乙烯（PE）

J41F46直通式襯氟截止閥性能參數

公稱通徑：DN15～350mm
公稱壓力：PN1.0～2.5Mpa
連接形式：法蘭連接
驅動裝置：手動，蝸輪傳動，電動，氣動
適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。

J41F46直通式襯氟截止閥型號與意義

J41F46-16-DN200
J：截止閥類代號
4：連接型式為法蘭連接
1：結構型式為直通式
F46：過流部分材料為F46（聚全氟乙丙烯）
16：16公斤壓力
DN200：通徑為200MM

J41F46直通式襯氟截止閥主要零部件材料表：
