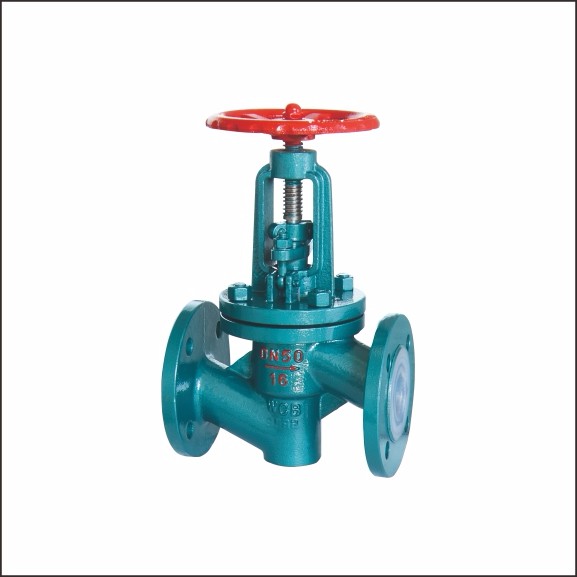

直通式襯氟截止閥J41F46

作者：valves 發布時間：2021-01-18 00:00:00點擊：
直通式襯氟截止閥J41F46
上海滬貢，上海泵閥品牌。
上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供直通式襯氟截止閥J41F46制造商,主要生產直通式襯氟截止閥J41F46銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

J41F46襯氟截止閥應用范圍：

J41F46襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

J41F46襯氟截止閥結構特點：

1、塑料襯里J41型直通式、J45型直流式、J44型角式截止閥、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通經1/4）等優點。被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

J41F46襯氟截止閥標準規范：

設計制造標準：GB/T 12233、GB/T 12235
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

J41F46襯氟截止閥主要零部件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥桿 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥桿螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB

J41F46襯氟截止閥主要外形和連接尺寸

疏水閥

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 4-φ18
100 4 350 215 180 155 3 22 8-φ18
125 5 400 245 210 185 3 24 8-φ18
150 6 480 280 240 210 3 24 8-φ23
200 8 495 335 295 265 3 26 8-φ23
250 10 622 390 350 320 3 28 12-φ23
300 12 698 440 400 368 4 28 12-φ23
350 14 787 500 460 428 4 30 16-φ23
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 20 4-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 215 180 155 3 24 8-φ18
125 5 400 245 210 185 3 26 8-φ18
150 6 480 280 240 210 3 28 8-φ23
200 8 495 335 295 265 3 30 12-φ23
250 10 622 405 355 320 3 32 12-φ25
300 12 698 460 410 375 4 34 12-φ25
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-φ14
20 3/4 150 105 75 55 2 16 4-φ14
25 1 160 115 85 65 2 16 4-φ14
32 11/4 180 135 100 78 2 18 4-φ18
40 11/2 200 145 110 85 3 18 4-φ18
50 2 230 160 125 100 3 20 4-φ18
65 21/2 290 180 145 120 3 22 8-φ18
80 3 310 195 160 135 3 22 8-φ18
100 4 350 230 190 160 3 24 8-φ23
125 5 400 270 220 188 3 28 8-φ25
150 6 480 300 250 218 3 30 8-φ25




聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
