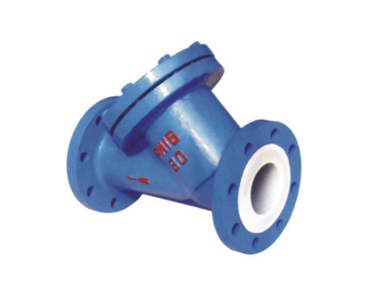

襯氟Y型過濾器GL41F46

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供襯氟Y型過濾器GL41F46制造商,主要生產襯氟Y型過濾器GL41F46銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

襯氟Y型過濾器產品概述：

GL41F46Y型襯氟過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其它設備的正常使用。一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2，可根據介質相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中。

襯氟Y型過濾器規范標準：

法蘭尺寸PN1.0MPa按GB9115.8-88標準。

法蘭尺寸PN1.6MPa按GB9113.3-88標準。

法蘭尺寸PN2.5MPa按GB9113.4-88標準。

襯氟Y型過濾器零件材料：

序號	零件名稱	灰鑄鐵	碳鋼
序號	零件名稱	Z	C
1	閥體、閥蓋	HT250/A126	WCB/A216WCB
2	過濾網	PTFE(F4)
3	螺栓/螺母	35/45、A193B7/A194
4	襯里層	FEP(F46)PCTFE(F3)

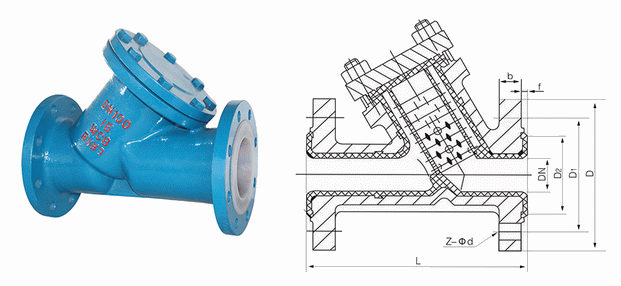

襯氟Y型過濾器外形結構圖：

襯氟Y型過濾器連接尺寸：

公稱通徑		GL41F46-10/16/25Y型襯氟過濾器
DN (mm)	NPS (in)	L	D	D1	D2	b	f	H1	H	Z-φd	重量
DN (mm)	NPS (in)	PN1.0～2.5(MPa)
20	3/4	150	105	75	55	16	2	70	122	4-14	3.3
25	1	160	115	85	65	16	2	78	135	4-14	4.2
32	11/4	190	135	100	78	18	2	86	154	4-18	6.6
40	11/2	200	145	110	85	18	3	92	164	4-18	7.3
50	2	230	160	125	100	20	3	102	182	4-18	12
65	21/2	250	180	145	120	20	3	115	205	4-18	16
80	3	280	195	160	135	22	3	135	232	8-18	23
100	4	320	215	180	155	24	3	156	263	8-18	32
125	5	400	245	21O	185	26	3	248	370	8-18	39
150	6	500	280	240	210	28	3	285	425	8-23	52
200	8	600	335	295	265	30	3	362	530	8-23	89

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
