不銹鋼保溫截止閥BJ41W-16P-64P

作者：valves 發布時間：2021-01-18 00:00:00點擊：

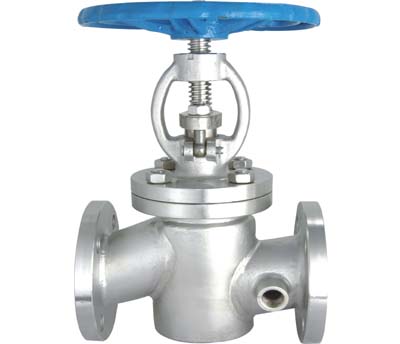

不銹鋼保溫截止閥BJ41W-16P-64P
上海滬貢，上海泵閥品牌。
上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供不銹鋼保溫截止閥BJ41W-16P-64P制造商,主要生產不銹鋼保溫截止閥BJ41W-16P-64P銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【產品說明】

BJ41W、BJ41Y保溫截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

【常見型號】

保溫截止閥常見的型號有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。

【結構和特征】

保溫截止閥的設計與制造符合API602，BS5352和ASME B16.34；檢驗與測試按API 598，標記按MSS-SP-25;

全徑或縮徑;

明桿支架式(OS&Y);

自定心壓板壓套式;

螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋;

整體式上密封座;

承插端符合ASME B16.11;

螺紋連接端(NPT)符合ANSI/ASME B1.20.1;

閥瓣可變換為節流型、針型、球型和止回型。

【零件材料】

零件名稱 CS to ASTM AS to ASTM AS to ASTM
Type F316(L) Type F316(L) Type F304(L) Type F316(L)
閥體 Type A105 A182F22 A182F304(L) A182F316(L)
墊片 316夾柔性石墨+graphite 316夾柔性石墨 SS+PTFE
閥蓋螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
圓柱銷 A276 420
填料壓套 A276 410 A182 F304(L) A182 F316(L)
活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
螺母 A194 2H A194 4 A194 8 A194 8M
閥桿螺母
螺母 A194 2H A194 4 A194 8 A194 8M
銘牌 SS
手輪 A197
填料壓板 A216 WCB A351 Cf8
填料 Flexible Graphite PTFE
閥蓋 A105 A276 304 A182 F304(L) A182 F316(L)
閥桿 A182 F6 A182 F304 A182 F304(L) A182 F316(L)
閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
適用介質 水、蒸氣、油品等 水、蒸氣、油品等 硝酸、醋酸等
適用溫度 -29℃-425℃ -29℃-550℃ -29℃-180℃

疏水閥

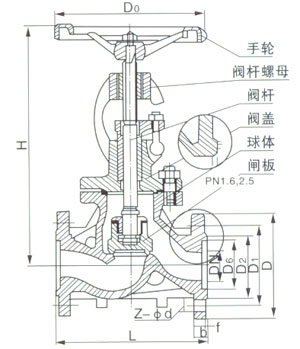

保溫截止閥I型主要外形尺寸和連接尺寸(II型法蘭大一級)
型號 公稱通徑DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
  W   P
BJ41   -16 R
  H   C
15 130 95 65 45 16-2 4-14 170 170 3/8
20 150 105 75 55 16-2 4-14 190 190 3/8
25 160 115 85 65 16-2 4-14 205 205 3/8
32 180 135 100 78 18-2 4-18 270 270 1/2
40 200 145 110 85 18-3 4-18 310 310 1/2
50 230 160 125 100 18-3 4-18 358 358 1/2
65 290 180 145 120 18-3 4-18 373 373 1/2
80 310 195 160 135 20-3 8-18 435 435 1/2
100 350 215 180 155 20-3 8-18 500 500 1/2
125 400 245 210 185 22-3 8-18 614 614 1/2
150 480 280 240 210 24-3 8-23 674 674 1/2
200 600 335 295 264 26-3 12-23 818 818 1/2
250 730 405 355 320 30-3 12-25 949 969 1/2



型號 公稱通徑DNmm 尺寸
L D D1 D2 B-f Z-Φd H Do 2-G
  W   P
BJ41   -25 R
  H   C
15 130 95 65 45 16-2 4-14 233 120 3/8
20 150 105 75 55 16-2 4-14 275 140 3/8
25 160 115 85 65 16-2 4-14 285 160 3/8
32 180 135 100 78 18-2 4-18 302 180 1/2
40 200 145 110 85 18-3 4-18 355 200 1/2
50 230 160 125 100 20-3 4-18 362 240 1/2
65 290 180 145 120 22-3 8-18 400 280 1/2
80 310 195 160 135 22-3 8-18 430 320 1/2
100 350 230 190 160 24-3 8-18 465 360 1/2
125 400 270 220 188 28-3 8-23 550 400 1/2
150 480 300 250 218 30-3 8-25 700 400 1/2
200 600 360 310 278 34-3 12-25 780 450 1/2
250 730 425 370 335 36-3 12-30 900 550 1/2



型號 公稱通徑DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H 2-G
  W   P
BJ41   -40 R
  H   C
15 130 95 65 45 40 16-2 4-14 233 3/8
20 150 105 75 55 51 16-2 4-14 275 3/8
25 160 115 85 65 58 16-2 4-14 285 3/8
32 180 135 100 78 66 18-2 4-18 302 1/2
40 200 145 110 85 76 18-3 4-18 355 1/2
50 230 160 125 100 88 20-3 4-18 370 1/2
65 290 180 145 120 110 22-3 8-18 408 1/2
80 310 195 160 135 121 22-3 8-18 436 1/2
100 350 230 190 160 150 24-3 8-23 475 1/2
125 400 270 220 188 176 28-3 8-25 558 1/2
150 480 300 250 218 204 30-3 8-25 720 1/2
200 600 375 320 282 260 38-3 12-30 800 1/2



型號 公稱通徑DNmm 尺寸
L D D1 D2 D6 B-f Z-Φd H 2-G
  W   P
BJ41   -64 R
  H   C
15 170 105 75 55 55 18-2 4-14 240 3/8
20 190 125 90 68 68 20-2 4-14 280 3/8
25 210 135 100 78 78 22-2 4-14 290 3/8
32 230 150 110 82 82 24-2 4-18 325 1/2
40 260 165 125 95 95 24-3 4-18 360 1/2
50 300 175 135 105 105 26-3 4-18 410 1/2
65 340 200 160 130 130 28-3 8-18 430 1/2
80 380 210 170 140 140 30-3 8-18 465 1/2
100 430 250 200 168 168 32-3 8-18 537 1/2
125 500 295 240 202 202 36-3 8-23 630 1/2
150 550 340 280 240 240 38-3 8-25 790 1/2
200 650 405 345 300 300 44-3 12-25 910 1/2
