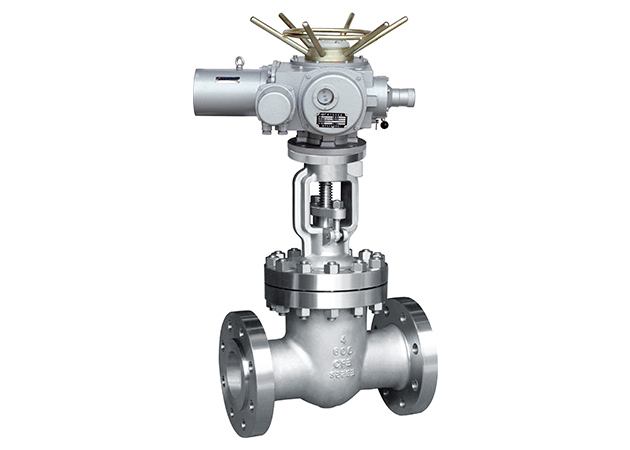

不銹鋼電動閘閥Z941W-16P

作者：valves 發布時間：2021-01-18 00:00:00點擊：
不銹鋼電動閘閥Z941W-16P
上海滬貢，上海泵閥品牌。
上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供不銹鋼電動閘閥Z941W-16P制造商,主要生產不銹鋼電動閘閥Z941W-16P銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

產品簡介：
產品名稱：

電動閘閥 不銹鋼閘閥
產品型號： Z941W
產品報價： 零售價（0.0000） 市場價（￥0.00） 會員價（0.0000） VIP價（0.0000）
產品特點： 不銹鋼電動閘閥動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。

電動不銹鋼閘閥應用規范:

1、設計制造按GB12234-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927

電動不銹鋼閘閥-性能規范

型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
Z94IH-16C
Z941W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z941W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸類
Z941W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z941W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類

電動不銹鋼閘閥-主要零件材質

閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
零件名稱
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
閘板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥桿
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨Graphite
墊片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
Graphite+304
壓蓋
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

【常見型號】

電動閘閥常見的型號有：z941h、z941w、z941y、z941t、z941h-10、z941h-16q、z941h-25q、z941y-25、z941w-10、z941w-16q、z941w-16p、z941w-16r、z941w-25、z941w-40、z941w-64、z941w-100等。

【閥門特點】

1、最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50;楔式閘閥的閘板可以做成一個整體，叫做剛性閘板;也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板;

2、電動閘閥密封可靠，性能優良;通常情況下采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松;楔形閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣;



3、此閥門可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。

產品外形及結構尺寸:

疏水閥


Z941W-16P、Z941W-16R 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 b f z×Φd H 重量/Kg
50 250 160 125 100 16 3 4×Φ18 653 59
65 265 180 145 120 18 3 4×Φ18 665 62
80 280 195 160 135 20 3 8×Φ18 725 74
100 300 215 180 155 20 3 8×Φ18 787 92
125 325 245 210 185 22 3 8×Φ18 902 152
150 350 280 240 210 24 3 8×Φ23 955 161
200 400 335 295 265 26 3 12×Φ23 1105 219
250 450 405 355 320 30 3 12×Φ25 1343 376
300 550 460 410 375 30 4 12×Φ25 1516 484
350 550 520 470 435 34 4 16×Φ25 1678 695
400 600 580 525 485 36 4 16×Φ30 1849 977
450 650 640 585 545 40 4 20×Φ30 1937 1033
500 700 705 650 608 44 4 20×Φ34 2234 1087
600 800 840 770 718 48 5 20×Φ41 2432 1357
700 900 910 840 788 50 5 24×Φ41 2489 1481
800 1000 1020 950 898 52 5 24×Φ41 2643 1845


Z941W-25P、Z941W-25R 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 b f z×Φd H 重量/Kg
50 250 160 125 100 20 3 4×Φ18 653 64
65 265 180 145 120 22 3 8×Φ23 665 65
80 280 195 160 135 22 3 8×Φ18 725 79
100 300 230 190 160 24 3 8×Φ23 787 98
125 325 270 220 188 28 3 8×Φ25 902 154
200 400 360 250 218 30 3 8×Φ25 955 168
250 450 425 370 332 36 3 12×Φ30 1343 390
300 500 485 430 390 40 4 16×Φ30 1516 505
350 550 550 490 448 44 4 16×Φ34 1678 736
400 600 610 550 505 48 4 16×Φ34 1849 1027
450 650 660 600 555 50 4 20×Φ34 1937 1139
500 700 730 660 610 52 4 20×Φ41 2234 1228
600 800 840 770 718 56 5 20×Φ41 2432 1502
700 900 955 875 815 60 5 24×Φ48 2489 1617
800 1000 1070 990 930 64 5 24×Φ48 2643 1923


Z941W-40P、Z941W-40R 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 160 125 100 88 20 3 4 4×Φ18 665 58
65 280 180 145 120 110 22 3 4 8×Φ18 680 68
80 310 195 160 135 121 22 3 4 8×Φ18 752 80
100 350 230 190 160 150 24 3 4.5 8×Φ23 846 108
125 400 270 220 188 176 28 3 4.5 8×Φ25 923 151
150 450 300 250 218 204 30 3 4.5 8×Φ25 1087 258
200 550 375 320 282 260 38 3 4.5 12×Φ30 1243 366
250 650 445 385 345 313 42 3 4.5 12×Φ34 1429 472
300 750 510 450 408 364 46 3 4.5 16×Φ34 1608 673
350 850 570 510 465 422 52 4 5 16×Φ34 1738 804
400 950 655 585 535 474 58 4 5 16×Φ41 1897 1081
450 1050 680 610 560 524 60 4 5 20×Φ41 2104 1259
500 1150 755 670 612 576 62 4 5 20×Φ48 2401 1348


Z941W-63P、Z941W-63R 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 175 135 105 88 26 3 4 4×Φ23 667 68
65 280 200 160 130 110 28 3 4 8×Φ23 685 72
80 310 210 170 140 121 30 3 4 8×Φ23 748 88
100 350 250 200 168 150 32 3 4.5 8×Φ25 845 117
125 400 295 240 202 176 36 3 4.5 8×Φ30 935 158
150 450 340 280 240 204 38 3 4.5 8×Φ34 1090 314
200 550 405 345 300 260 44 3 4.5 12×Φ34 1253 432
250 650 470 400 352 313 48 3 4.5 12×Φ41 1449 595
300 750 530 460 412 364 54 4 4.5 16×Φ41 1867 721
350 850 595 525 475 422 60 4 5 16×Φ41 1931 963
400 950 670 585 525 474 66 4 5 16×Φ48 2017 1129
500 1150 800 705 640 576 70 4 5 20×Φ54 2459 1493


Z941W-100P、Z941W-100R 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 D6 b f f1 z×Φd H 重量/Kg
50 250 195 145 112 88 28 3 4 4×Φ25 781 78
65 280 220 170 138 110 32 3 4 8×Φ25 830 96
80 310 230 180 148 121 34 3 4 8×Φ25 865 126
100 350 265 210 175 150 38 3 4 8×Φ30 1179 134
125 400 310 250 210 176 42 3 4.5 8×Φ34 1190 200
150 450 350 290 250 204 46 3 4.5 12×Φ34 1201 352
200 550 430 360 312 260 54 3 4.5 12×Φ41 1611 484
250 650 500 430 382 313 60 3 4.5 12×Φ41 1903 608
300 750 585 500 442 364 70 4 4.5 16×Φ48 2054 757
350 850 655 560 498 422 76 4 5 16×Φ54 2132 994
400 950 715 620 558 474 80 4 5 16×Φ54 2321 1269


Z941W-160P 型電動閘閥主要外形及結構尺寸


DN L D D1 D2 D6 b z×Φd H 重量/Kg
50 300 215 165 132 95 36 8×Φ25 700 250
65 340 245 190 152 110 44 8×Φ30 750 250
80 390 260 205 168 130 46 8×Φ30 815 250
100 450 300 240 200 160 48 8×Φ34 860 -
125 525 355 285 238 190 60 8×Φ41 970 -
150 600 390 318 270 205 66 12×Φ41 1224 -
200 750 480 400 345 275 78 12×Φ48 1490 -


Z941W-200P 型電動閘閥主要外形及結構尺寸



DN L D D1 D2 D6 b z×Φd H 重量/Kg
50 350 210 160 128 95 40 8×Φ27 712 -
65 410 260 203 165 110 48 8×Φ30 765 -
80 470 290 230 190 160 54 8×Φ34 850 -
100 550 360 292 245 190 66 8×Φ41 980 -
125 650 385 318 270 205 76 12×Φ41 1080 -
150 750 440 360 305 240 82 12×Φ48 1140




聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
