國標不銹鋼法蘭閘閥Z41W-16P-64P

作者：valves 發布時間：2021-01-18 00:00:00點擊：

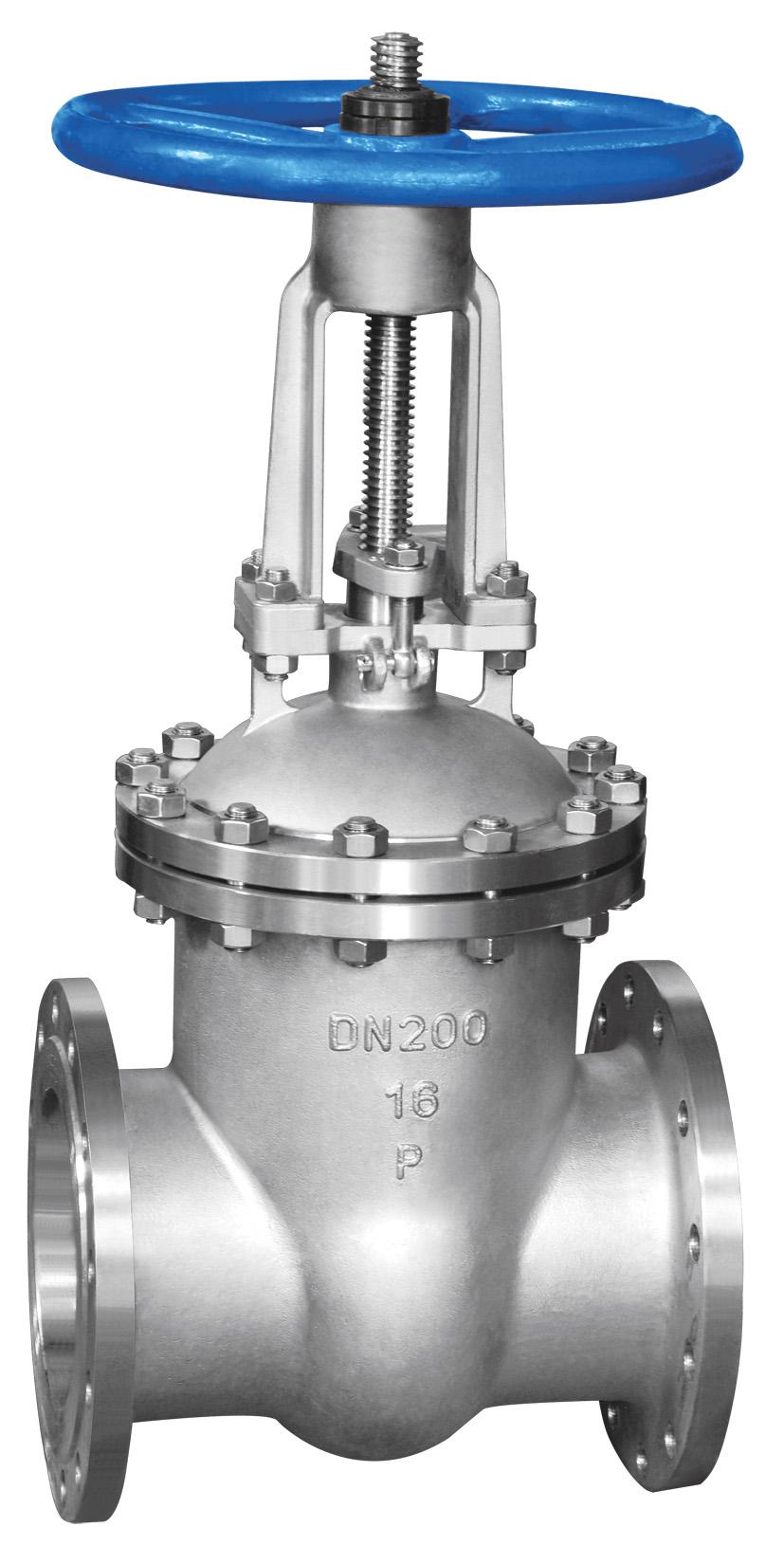

國標不銹鋼法蘭閘閥Z41W-16P-64P
上海滬貢，上海泵閥品牌。
上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供國標不銹鋼法蘭閘閥Z41W-16P-64P制造商,主要生產國標不銹鋼法蘭閘閥Z41W-16P-64P銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

產品簡介：
產品名稱：

不銹鋼閘閥 法蘭閘閥
產品型號： Z41W
產品報價： 零售價（0.0000） 市場價（￥0.00） 會員價（0.0000） VIP價（0.0000）
產品特點： 閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

不銹鋼閘閥應用規范:

1、設計制造按GB12234-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/T79-94

4、閥門檢查和試驗按GB13927

不銹鋼閘閥-性能規范

型號
公稱壓力
(MPa)
實驗壓力
工作溫度(℃)
適用介質
強度(水)(Mpa)
密封(水)空氣
低壓密封空氣(Mpa)
Z4IH-16C
Z41W-16P(R)
1.6
2.4
1.8
0.6
≤200
NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z41W-25P(R)
2.5
3.8
2.8
0.6
≤200
硝酸類
Z41W-40P(R)
4.0
6.0
4.4
0.6
≤200
ACETICACID
Z41W-64P(R)
6.4
9.6
7.0
0.6
≤200
醋酸類

不銹鋼閘閥-主要零件材質

閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
零件名稱
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
閘板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥桿
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨Graphite
墊片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
Graphite+304
壓蓋
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45


疏水閥

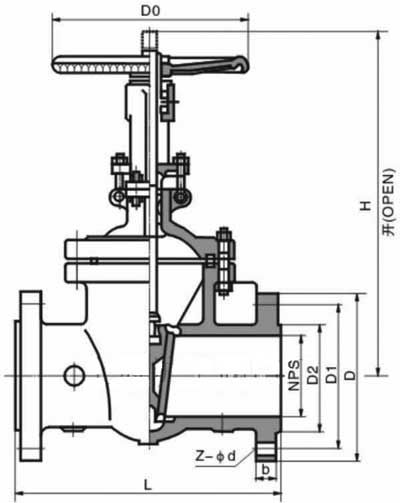

主要連接尺寸：



型號 公稱通徑 尺寸
L D D1 D2 b-f z-Φd H D0
Z41W-2.5MPa 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 200 120
25 160 115 85 65 16-2 4-14 215 140
32 180 135 100 78 18-2 4-18 260 160
40 200 145 110 85 18-3 4-18 290 200
50 250 160 125 100 20-3 4-18 345 220
65 265 180 145 120 22-3 8-18 360 240
80 280 195 160 135 22-3 8-18 385 280
100 300 230 190 160 24-3 8-23 430 300
125 325 270 220 188 28-3 8-25 520 320
150 350 300 250 218 30-3 8-25 610 350
200 400 360 310 278 34-3 12-25 765 400
250 450 425 370 332 36-3 12-30 900 450
300 500 485 430 390 40-4 16-30 1130 500
350 550 550 490 448 44-4 16-34 1250 550
400 600 610 550 505 48-4 16-34 1430 600
450 650 660 600 555 50-4 20-34 1520 650
500 700 730 660 610 52-4 20-41 1650 700
600 800 840 770 718 56-5 20-41 1850 800


主要連接尺寸:


型號 公稱通徑 尺寸
L D D1 D2 D6 b-f z-Φd H
Z41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
Z41W-6.4MPa 15 170 105 75 55 41 18-2 4-14 175
20 190 125 90 68 51 20-2 4-18 200
25 210 135 100 78 58 22-2 4-18 215
32 230 150 110 82 66 24-2 4-23 270
40 240 165 125 95 76 24-3 4-23 300
50 250 175 135 105 88 26-3 4-23 370
65 280 200 160 130 110 28-3 8-23 385
80 310 210 170 140 121 30-3 8-23 400
100 350 250 200 168 150 32-3 8-25 460
125 400 295 240 202 176 36-3 8-30 570
150 450 340 280 240 204 38-3 8-34 660
200 550 405 345 300 260 44-3 12-34 820
250 650 470 400 352 313 48-3 12-41 1000




聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
技術QQ;2412941573
銷售電話 :13917052988 (微信同號）。
