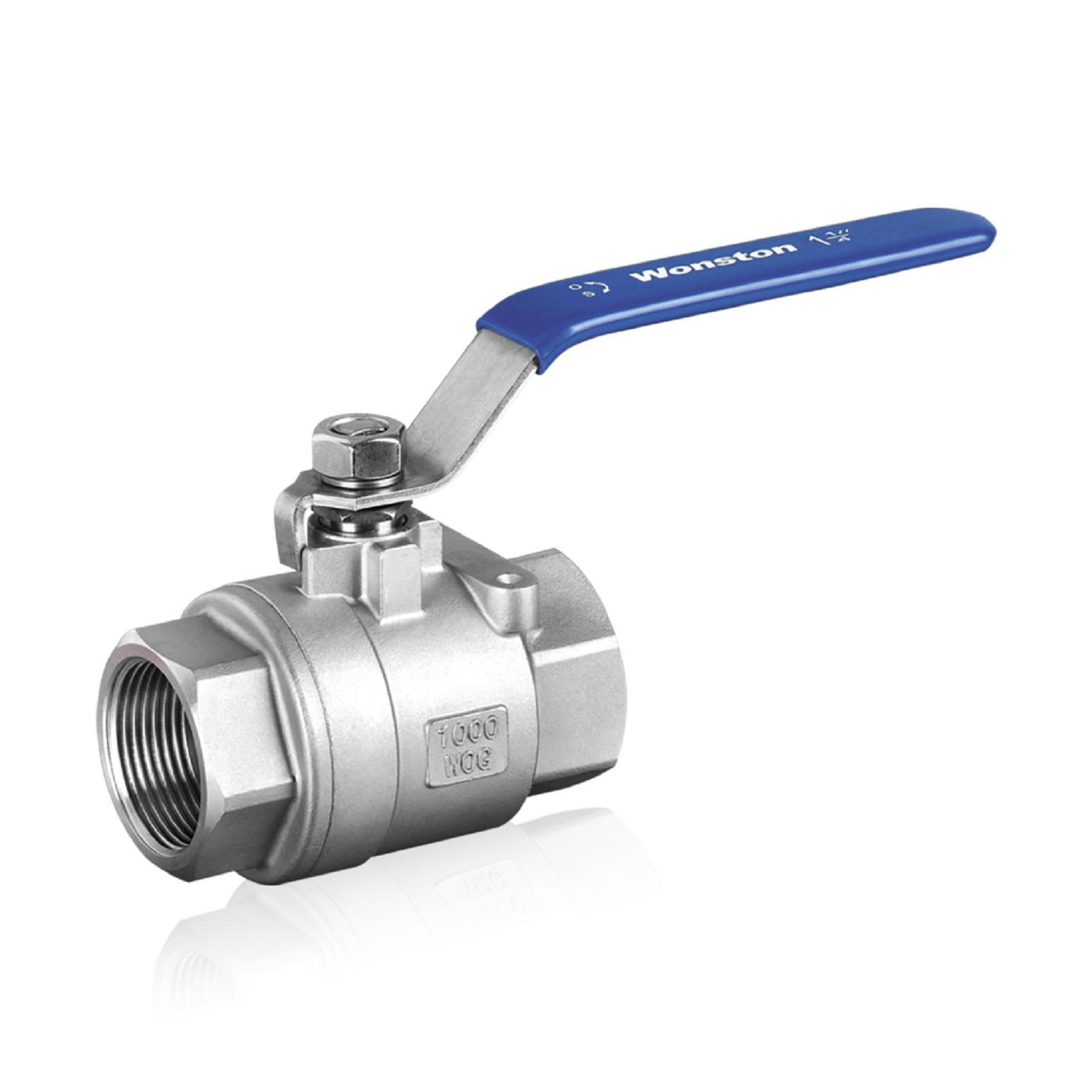

不銹鋼二片式螺紋球閥Q11F-16P

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供不銹鋼二片式螺紋球閥Q11F-16P制造商,主要生產不銹鋼二片式螺紋球閥Q11F-16P銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

【閥門用途】

Q11F螺紋球閥適用于PN1.0~4.0MPa工作溫度-29℃~180℃(密封圈為聚四氟乙烯)或-29℃~300℃(密封圈為對位聚苯)的各種管道上，用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料，可適用于水，蒸汽、油品，硝酸，醋酸等介質。

【閥門特點】

1、螺紋球閥根據閥體的結構可分為一片式，兩片式和三片式;

2、閥體，閥蓋采用先進的硅溶澆鑄工藝，結構合理，外形美觀;

3、閥座采用彈性密封結構，密封可靠，啟閉力矩輕;

4、閥桿采用下裝式結構，可防止閥桿吹出;

5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作;

6、螺紋球閥頂部設有IS05211標準的連接尺寸，拿開手柄，可接氣動或電動裝置。

【結構示意圖】

螺紋球閥結構

【執行標準】

設計規范： GB/T 1224 API 6D

螺紋連接： GB/T 7073 ASME B1.20.1 DIN 2999 ISO7/1

試驗與檢驗：GB/T 13927 API 598 API 6D

【性能參數】

螺紋球閥型號		Q11F	Q21F
工作壓力(MPa)		1.6~6.4 / Calss150-Calss400
口徑		DN15-DN100 1/2″-4″
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	球體	WCB CF8 CF8M 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	PTFE RPTFE PEEK
	填料	柔性石墨 PTFE

【主要外形尺寸】

q11f/q21f螺紋球閥外形尺寸
