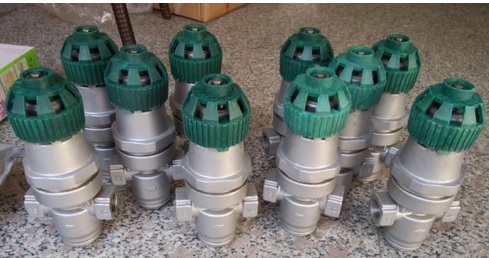

直接作用式波紋管減壓閥

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供直接作用式波紋管減壓閥制造商,主要生產直接作用式波紋管減壓閥銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

產品簡介：

一、直接作用式波紋管減壓閥結構特點和用處

　　本系列減壓閥屬于直接作用式波紋管減壓閥主要由閥座、閥瓣(鋼球)、波紋管組合件、彈簧等零件組成,通過調節彈簧設定出口壓力,當出口壓力減少時閥瓣開度增大,當出口壓力達到預定壓力時閥瓣開度減小，波紋管減壓閥主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。

　　本系列波紋管減壓閥是應時代節能的要求而設計的，具有多功能、超輕型的特點，廣泛用于工廠、賓館等水、蒸汽、空氣、氧氣、液化氣等管路上。使用時通過旋轉塑料手輪即可調節壓力，無需工具調節，連接安裝方便。波紋管減壓閥內部結構使用波紋管，密封面帶有過濾網保護裝置，不容易損壞內部零件，大大提高使用壽命。

二、直接作用式波紋管減壓閥主要技術參數和性能指標

公稱壓力(Mpa)	1.6
殼體試驗壓力(Mpa)	2.4
密封試驗壓力(Mpa)	1.76
最高進口壓力(Mpa)	1.6
出口壓力范圍(Mpa)	0.05-1.0
壓力特性偏差(Mpa)△P_2P	GB12244-1989
流量特性偏差(Mpa)△P_2P	GB12244-1989
最小壓差(Mpa)	0.15
滲漏量	GB12244-1989
適用介質	水、蒸汽、空氣、液體
工作溫度	≤220℃

殼體試不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

三、直接作用式波紋管減壓閥主要零件材料

零件名稱	零件材料
閥體、底蓋	CF8
閥蓋	鑄造鋁合金/CF8
閥桿	2Cr13
閥座	2Cr13
鋼球	2Cr13
波紋管	1Cr18Ni9Ti
手輪	耐熱塑料
主閥彈簧	50CrVA
調節彈簧	60Si2Mn

四、直接作用式波紋管減壓閥連接尺寸單位：mm

公稱通經 DN	L	H	H1	G
15	85	140	52	1/2〞
20	95	143	55	3/4〞
25	105	146	58	1〞

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
