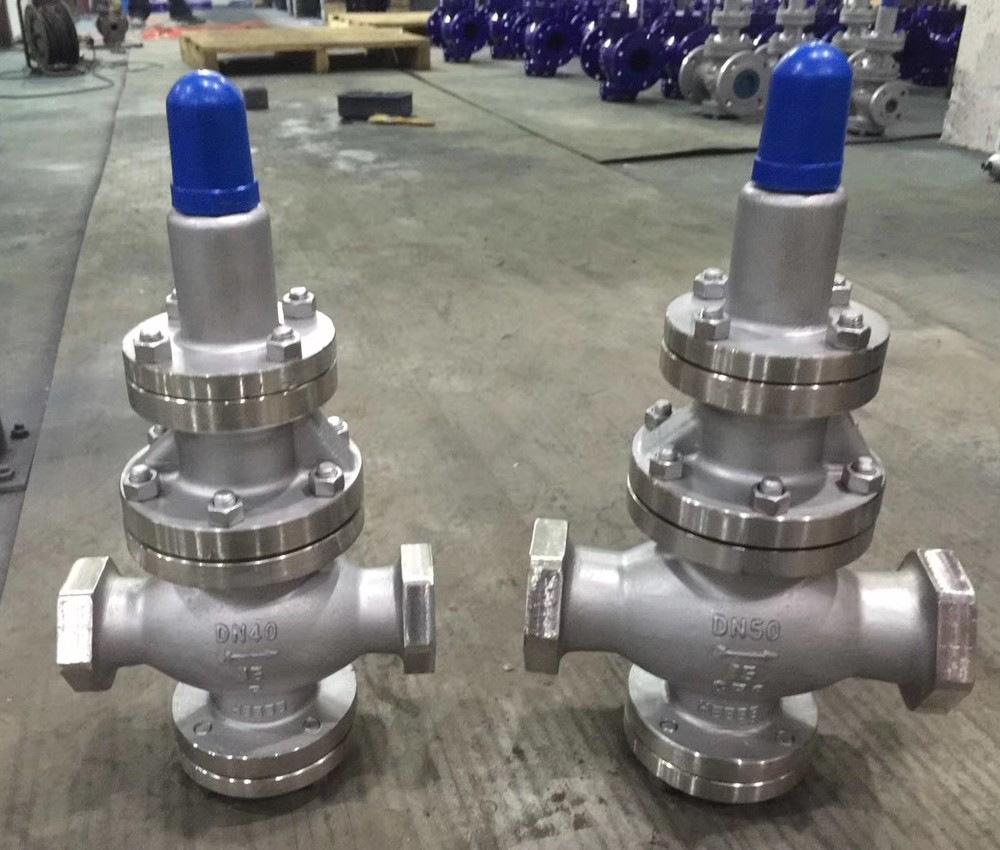

內螺紋蒸汽減壓閥Y13H

作者：valves 發布時間：2021-01-18 00:00:00點擊：

上海滬貢，上海泵閥品牌。

上海滬貢是集設計研發、制造、試驗、銷售于一體的閥門水泵生產的企業,主要提供內螺紋蒸汽減壓閥Y13H制造商,主要生產內螺紋蒸汽減壓閥Y13H銷售，產品有高、中、低壓閥門、水泵.產品按照中國GB、HG、JB,美國API、ANSI,德國DIN和日本JIS等國家標準執行生產。

詳細說明

產品簡介：

產品型號：	Y13H
產品名稱：	內螺紋蒸汽減壓閥
產品簡述：	本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。

一、Y13H內螺紋蒸汽減壓閥結構特點和用處：

　　本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
　　本產品主要用于蒸汽管路，起減壓穩壓作用。

二、Y13H內螺紋蒸汽減壓閥性能指標：

公稱壓力（MPa）	1.6	2.5
殼體試驗壓力（MPa）	2.4	3.75
密封試驗壓力（MPa）	1.6	2.5
最高進口壓力（MPa）	1.6	2.5
出口壓力范圍（MPa）	0.1-1.0	0.1-1.6
壓力特性偏差（MPa）	GB12246-1989
流量特性偏差（MPa）	GB12246-1989
最小壓差（MPa）	0.15	0.15
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋。

三、Y13H內螺紋蒸汽減壓閥主要零件材料：

零件名稱	零件材料
閥體閥蓋底蓋	WCB，CF8，CF8M
閥座閥盤	2Cr13
缸套	2Cr13/25（鍍硬鉻）
活塞	2Cr13/銅合金
活塞環	合金鑄鐵
導閥座導閥桿	2Cr13
膜片	1Cr18Ni9Ti
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

四、Y13H內螺紋蒸汽減壓閥流量系數（Cv）：

DN	15	20	25	32	40	50
Cv	1	2.5	4	6.5	9	16

五、Y13H內螺紋蒸汽減壓閥連接尺寸：

公稱通徑DN＆#65279;	G	L	H	Hl
15	1/2"	140	295	90
20	3-4"	140	330	98
25	1"	160	330	110
32	1-1/4"	180	330	110
40	1-1/4"	200	345	125
50	2"	230	345	125

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！

技術QQ;2412941573

銷售電話 :13917052988 (微信同號）。
