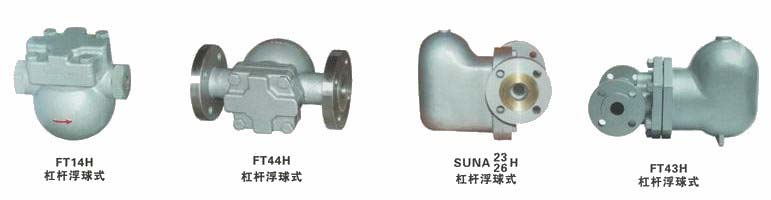

杠桿浮球式疏水閥 總稱：疏水閥，疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。杠桿浮球式蒸汽疏水閥的最大優點是不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，最小過冷度為0℃，能使加熱設備達到最佳工作效率;杠桿浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏;它的最低工作壓力0.01Mpa，最大背壓率≤85%;內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用最先進的膜盒元件做為自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備首選的蒸汽疏水閥。

　　該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。

一、杠桿浮球式疏水閥工作原理

該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

二、杠桿浮球式疏水閥性能和優缺點

優點;

1,在高負荷和低負荷時都能工作自如。杠桿結構使運動部件磨損最小化，自帶自動排空氣裝置具有良好的排空氣性能。

2，能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控制的設備或制程疏水閥的最佳選擇。

3，帶破蒸汽汽鎖裝置的“杠桿浮球浮球式疏水閥”和“自由浮球式疏水閥”是可能存在蒸汽汽鎖的設備輸水的唯一選擇。

缺點;

暴露在低溫環境下可能會受冰凍影響

三、杠桿浮球式疏水閥連續排水量表
