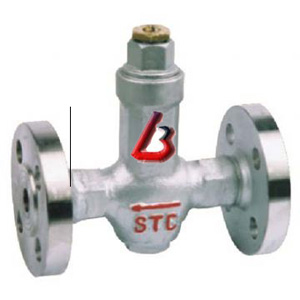

產品名稱：可調恒溫式蒸汽疏水閥STC
產品型號：STC
使用介質：飽和蒸汽 凝結水

可調恒溫波紋管式蒸汽疏水閥
STC系列
安 裝 維 修 指 南
設計標準：JB/T9093-1999
為了您的正確使用請仔細閱讀 謝謝

安全信息
遵守運行說明，由專業合格人員正確安裝、調試、維護是該“閥門”安全運行的唯一保證。（參見附安全信息第11部分）安裝中必須遵守管道線路和工廠建筑安裝指南的安裝指南，工具的正確使用方法及配備必要的安全設備。
  警告：
閥門中閥體墊片、密封墊片包括所有薄的支撐環、不銹鋼墊片，如果其操作處理不當將導致對人劃傷、割傷！
  隔離：
考慮到正在關閉或者已經關閉的閥前的截止閥，可能使管路系統或者其他部分、操作人員處于危險之中，都要進行隔離操作。危險可能包括通風隔離保護設備、報警裝置，確保截止閥逐步關閉，以免系統管路震動。
  壓力：
在進行維修之前，請考慮管道中的物質。確保對維修的該“閥門”與壓力系統安全隔離，并確保被隔離部分的壓力完全排出，不要認為壓力表顯示為零時，就確定已經無壓力，需要打開泄壓閥來完全泄壓，再進行操作。
  溫度：
對要進行維修的“閥門”隔離后要冷卻至常溫，以免燙傷，并且要考慮到穿防護服、防護鏡和安全帽。
  處理：
這些產品可再循環利用。處理得當不會對生態造成危害。

排水量 疏水溫度調節操作方法

該閥門出廠前疏水溫度已調節在90℃左右，如需要改變疏水溫度或者排水量時，旋轉閥門上面的調節螺桿，順時針閥芯前進，為漸緊狀態，疏水量減少疏水溫度降低；逆時針閥芯后退，為松開狀態，疏水量增大疏水溫度上升。


       1.設計 性能 材料主要參數

設計標準：JB/T9093-1999
法蘭連接：GB/T9113-GB/T9124
          JB/T79.1-79.4
          HG20592-20635
          ASME B16.5  ASME B16.47
螺紋連接：GB/T7505  55°
          GB/T12716  60°
          BSP  英制管螺紋
          NPT  美制管螺紋
結構長度：GB/T12250  或者客戶提供
檢驗試驗：GB/T12251

       2.特點原理

1．主要用途和適用范圍
可調恒溫波紋管式“疏水閥”均可用于蒸汽加熱設備和凝結水排放回收系統及需要快速排除凝結水的工況，使蒸汽管道供熱設備系統中的凝結水及時排除和回收，從而獲得對高加熱效率和熱能溫度的調節，對節約能源具有顯著效果。廣泛用于化工、煉油輕紡、醫藥、造紙等各個需要蒸汽加熱工況企業，尤其對壓力低、排水量大和、電力、溫度穩定性要求高，不宜滯存凝結水的設備系統更為適用。

2．結構特點和工作原理

一、能連續排放飽和水和凝結水
 加熱設備不會有水積聚，從而獲得最高的熱效率
二、蒸汽凝結水溫度可調整
可調整凝結水的排放溫度，有效利用凝結水的熱能，性能穩定
三、密封性能好
本系列“疏水閥”產品采用合金材料為半球型工藝制造的閥芯和閥座，賴沖擊、腐蝕精度高，密封性能好，使用壽命長。
四、工作原理
該閥根據發腔內溫度變化造成溫感，從而使波紋管遇到相應的溫度會自動變形，驅動閥芯做復位的移動關閉閥座孔達到關閉蒸汽的排除。相反，如閥腔有凝結水時，其腔內溫度對波紋管不會造成變形，這樣閥芯和閥座保持開啟狀態，所以會一直把凝結水排除，排盡凝結水后閥腔的溫度會馬上會發生變化，波紋管變形會立即關閉閥座孔這樣反復的開啟和關閉，達到排水阻氣的效果。適應于任何熱能蒸汽管路上疑結水排泄和回收。

       3.正確安裝 維護

   正確的安、維護是安全和正常運行的唯一保證！

一、檢查材料、壓力和溫度的最大值。如果產品的最大運行條件低于它所安裝的系統，則不能進行安裝操作；并確保管路系統中有安全裝置防止超壓。
二、安裝使用前必須用壓力氣體吹掃管線，清除污垢、灰塵、雜物等。
三、本系列“疏水閥”應安裝在蒸汽管路較低的位置，閥門前裝有過濾器、截止閥；閥門后應裝有止回閥，同時安裝旁路閥和旁通閥。
四、介質流向安裝方向必須與“閥門”上所標示的方向一致，可任意角度安裝，并可隨時調整排水溫度和排水量。
五、安裝或者維修后保證系統能正常運行前需要對該閥調試。必須在報警或保護裝置上進行測試。
六、每臺加熱設備各自安裝“疏水閥”，以免互相影響。“疏水閥”盡量可能靠近加熱設備安裝。


 注：如果“疏水閥”的排放物要排向大氣要保證排至安全點，排放的液體溫度可達到100 ℃。

為了您的安全請正確安裝和使用

STB可調恒溫式“疏水閥”的詳細資料：

STB可調恒溫式“疏水閥”屬于“熱靜力”型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充和填充劑組成的感溫混和物，利用其對溫度的熱脹冷縮及狀態變換，使得“閥門”自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求調節螺釘進行調節。                                                                                        【 主要外形尺寸 】
