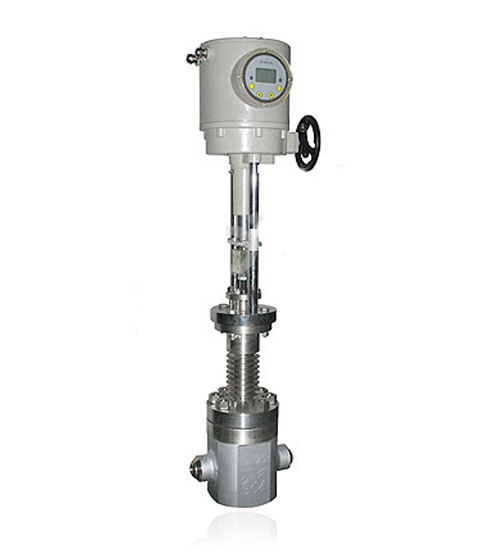

進口高溫高壓調節閥

進口高溫高壓調節閥產品概述

巴赫BACH進口高溫高壓調節閥是用來調節閥門的閥前與及閥后的壓力，調節靈敏度精準，壓力穩定。進口調節閥結構特點和應用范圍：進口高溫高壓調節閥是壓力平衡式調節閥，閥內件采用套筒導向的先導式閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小。另外，密封型式采用單座密封，流量特性曲線精度高，符合IEC534-1標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。配用電動執行機構，其結構緊湊，輸出力大

進口高溫高壓調節閥工作原理

迷宮式調節閥的抗汽蝕設計是利用迷宮式芯包多級降壓的原理，通過強制介質流經一系列的直角彎道使流速得到完全的控制，達到逐級降壓的目的。無論壓降大小，這些彎道的阻力使得介質流出芯包的速度受到限制。經過多級降壓，使介質的壓力始終維持在介質的飽和汽化壓力pv之上，從而避兔了汽蝕現象，消除了不安全因素。

迷宮式芯包由多片迷宮盤片在特殊條件下粘合（用進口粘接劑）而成。每片迷宮盤片用專用成型方法加工形成很多通道，而每個通道能通過一定量的介質，通道內由一系列的直角彎道提供介質阻力。根據用戶不同的要求，經過精確的計算，選定不同彎道級數，使得流經迷宮式芯包的介質速度始終限制在一定范圍內

閥體

型    式：角型單座鑄造閥

公稱通徑：6、10、15、25、32、40、50、65、80、100mm

公稱壓力：PN22、32MPa

法蘭標準：H12-67

材    料：鍛鋼、鑄不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）、316L等

上 閥 蓋：普通型：-40～+230℃、散熱型：+230～+450℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、石棉編織填料、石墨填料

閥內組件

閥芯型式：?jiǎn)巫烷y芯

流量特性：等百分比特性和線性特性

材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）、6YC1、不銹鋼堆焊司太萊合金等

執行機構

型    式：多彈簧薄膜式執行機構

彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料： 橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

閥作用型式

分氣關式(B)或氣開式(K)閥

附件

定位器（HEP型、YT1000型）、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
