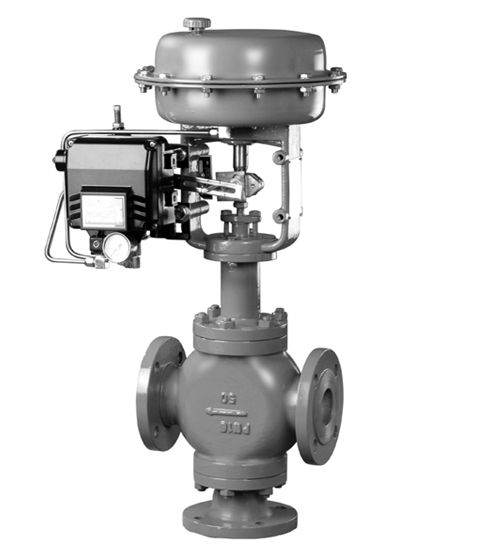

進口三通調節閥

進口三通調節閥產品概述

三通調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。其分為合流調節閥和分流調節閥。廣泛應用于石油、化工、電力、冶金、輕紡等工業部門的生產過程自動調節和遠程控制。三通調節閥主要應用于控制高溫蒸汽和高溫導熱油。

進口三通調節閥產品特點

流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

伺服放大器采用深度動態負反饋，可提高調節精度。

電動操作器有多種形式，可適用于4~20ma.dc或0~10ma.dc

電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。

節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。

進口三通調節閥主要技術參數

公稱通徑DN(mm)15-300mm

額定流量系數kv套筒11 20 30 48 75 120 190 300 480 760

               單座（三通）5 7 11 20 30 48 75 120 190 300 480 760

額定行程8 12 20 25 40 50

允許泄漏量：硬密封（L/H）：套筒5×10-5閥額定容量單座、三通1.2×10-7×閥的額定容量

            軟密封（ml/min）0泄漏

膜片有效面積（cm2）（薄膜式切斷閥）100 200 400 600 1000

公稱壓力PN(MPa)1.6　4.0　6.4

允許壓差（MPa）單座6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52

                 套筒6.4

信號壓力KPa 200（薄膜片）

回訊電壓AC220V/DC24V/DC110V

主要零件材料

閥體、閥蓋WCB（ZG230-450）ZG1Cr18Ni9Ti（304）ZG1Cr18Ni12Mo2Ti（316）

閥芯、閥座1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni9Ti（304）或司鈦萊合金堆焊1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊閥桿2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

填料V型聚四氟乙烯（F4）、柔性石墨、墊片增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片

上下膜蓋A3鋼板沖壓

波紋膜片橡膠夾增強滌淪織物

彈簧60Si2Mn

推桿、襯套2Cr13

軸套聚氨酯（用于反作用）適用工況

適用介質水蒸汽油品類氣液體硝酸堿類腐蝕性氣液體醋酸類等腐蝕性氣液體

適用溫度-30～+200℃-30～+450℃F4：≤200℃
