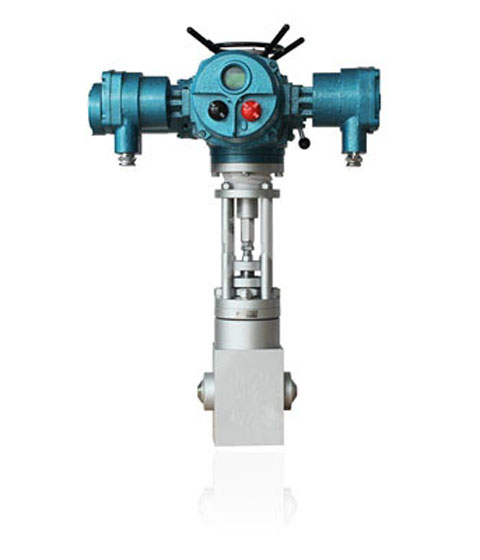

進口電動蒸汽調節閥

進口電動蒸汽調節閥產品概述

進口電動蒸汽調節閥(電動溫度控制閥)，由控制閥門、執行器、傳感器和毛細管等部件組成。按用途分為加熱型和冷卻型。進口電動蒸汽調節閥(適用于較大口徑及導熱油控制)，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合，進口電動蒸汽調節閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

進口電動蒸汽調節閥應用

進口電動蒸汽調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉(加熱型)；當被控介質溫度升高，控制閥門開啟(冷卻型)。主要特點如下：

1、控制精度高，工作穩定，安全可靠。

2、感溫液體膨脹均勻，比例式調節控制。

3、溫度設定操作簡單，調節方便。

4、體積小、重量輕，安裝方便。

進口電動蒸汽調節閥工作原理

進口電動蒸汽調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

進口電動蒸汽調節閥主要技術參數

閥體形式 直通鑄造球型閥

公稱通徑  DN15～200mm

公稱壓力  PN1.6、2.5、4.0、6.4MPa

法蘭標準  GB/T9113、 JB/T79

連接形式  法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)

閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃

壓蓋型式  螺栓壓緊式

密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

執行器

主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95%

溫包、毛細管材料 H62、1Cr18Ni9Ti

毛細管長度 3米、5米、10米

溫度控制范圍 0~250℃

設定值偏差 ±2℃
