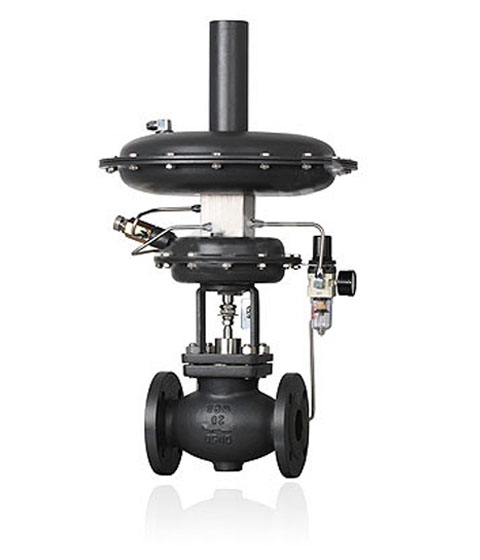

進口氮封裝置

  巴赫（BACH）進口氮封裝置，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。

主要用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。

特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

技術參數和性能：

公稱通徑：Dn15、20、25、32、40、50、65、80、100mm

公稱壓力 PN1.0MPa、PN1.6Mpa、PN2.5Mpa

法蘭標準：JB/T79.1-94、79.2-94等

閥體材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

閥芯材料：硬密封的為不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

          軟密封的為不銹鋼鑲嵌橡膠圈

閥桿材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）

流量特性：快開

使用溫度：≤80℃

壓力設圍 (Kpa）：0.4~0.5；5~10；9~14；13~19；18~24；22~28；27~33；36~44；42~51；49~58；56~66

膜蓋材料：A3、A4鋼板涂四氟乙烯

膜片材料：橡膠、乙炳橡膠、氟橡膠、耐油橡膠

設定值偏差：±5%

允許泄露量：VI級（符合GB/T4312-92標準）

結構說明：

供氮裝置，將設在罐頂?shù)娜狐c的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與與彈簧、預緊力相平衡。

    當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯，打開，使閥前氣體經減壓閥，節流閥、進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。

泄氮裝置，該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
