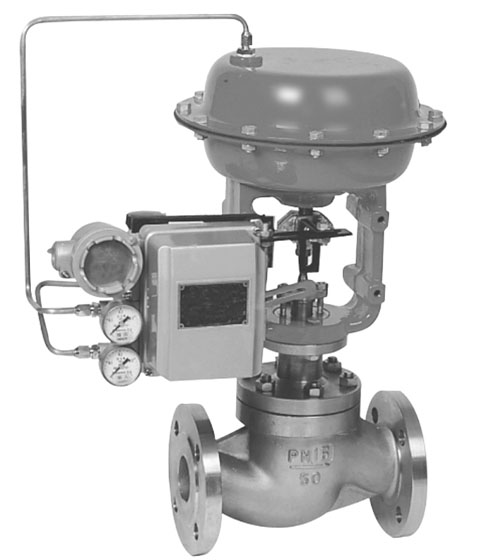

進口氣動精小型調節閥

進口氣動精小型調節閥產品概述

巴赫（BACH）進口氣動薄膜精小型小流量調節閥（進口氣動精小流量調節閥、進口精小型壓力調節閥）是專門針對小流量調節而開發的*********調節閥。閥體采用螺紋連接，具有體積小、重量輕、安裝、維護方便等優點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等 介質的注流量調節場合。

進口氣動精小型調節閥部分技術參數（更多技術參數以及資料請來電索?。?

公稱通徑 G1/2"G3/4"

閥座直徑 1.5＊3456789

流量系數Kv0.0025 0.080.12 0.20 0.32 0.50 0.80 1.00

可調范圍30:1

公稱壓力標準產品1.6 4.0 6.4、10MPa

閥芯形式單座柱塞型閥芯

流量特性直線

作用形式氣開式、氣關式

工作溫度普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

執行機構ZHA/B型多彈簧氣動薄膜執行機構

可配附件定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

注：  工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 ＊注量系數<0.08需特殊訂貨。

要技術性能指標

泄漏率：Ⅵ 級， 小于額定流量的10-4

回差 ：不帶，

主要零部件材料

閥體材質：1G1Cr18Ni9Ti、316、316L等

芯座材質：1Cr18Ni9Ti、316、316L等

填料材質：聚四氟乙烯、柔性石墨

膜片材質：橡膠夾尼龍布

執行機構ZHA(B)-11

行程10

有效面積(cm3)200

氣源接口尺寸M16×1.5

公稱通徑G1/2"G3/4"

閥座直徑1.53456789

允許壓差△P(MPa)6.45.24.6

注： (1)ZHA：正作用執行機構 ；ZHB 反作用執行機構。

(2)如果允許壓差不清楚或最大工作壓差超出列表范圍請我們聯系。

外形尺寸及重量

公通徑G1/2"G3/4"

連接長度 L(mm)9292

高度 H(mm)370370
