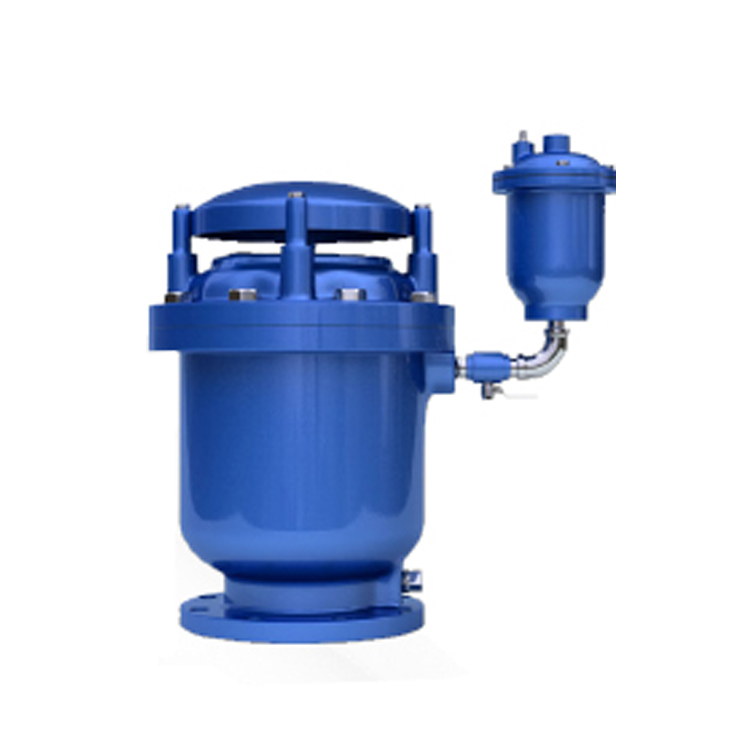

進口復合式高速動力空氣閥

進口復合式高速動力空氣閥概述

巴赫BACH進口復合式高速動力空氣閥適于裝設在水泵出水口處或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本系列閥可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。其中防水錘型排氣閥在原型基礎上設置了緩閉裝置，更適用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。

進口復合式高速動力空氣閥參數

公稱通徑：DN15-DN500

閥體材質：鑄鋼/不銹鋼/球墨鑄鐵

公稱壓力：1.0Mpa-6.4Mpa

浮球材質：不銹鋼/聚丙烯PP

適用溫度：-20℃~90℃

護筒材質：不銹鋼

適用介質：水、水和乙二醇混合液

活塞材質：不銹鋼

水關閉壓力：≤0.02Mpa

密封材質：EPDM三元乙丙

空氣關閉壓力：≥0.1Mpa

設計標準：CJ/T 217-2013

(選配)緩沖塞閥開啟壓力：≥0.1Mpa

閥體噴涂采用環氧樹脂烤漆

連接方式：法蘭/螺紋絲扣

符合飲用水標準-WRAS認證

進口復合式高速動力空氣閥原理

當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出(整體式)，或由自動排氣閥排氣孔排出(分體式)。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。

- 防水錘型排氣閥由于設置了緩閉裝置(緩閉裝置由節流環和彈簧組成)，當輸水管線充水，排氣閥進行大量排氣，當排氣量達到一定值時(排氣閥壓差達到0.1Kg/cm2及以上時(由彈簧設定值))，節流環動作，直至關閉位置，大量氣體從節流環孔流出，減緩排氣速度，以達到防止和減少關閉水錘。大量吸氣時節流環復位不節流，排氣閥吸入大量氣體，確保管線安全。
