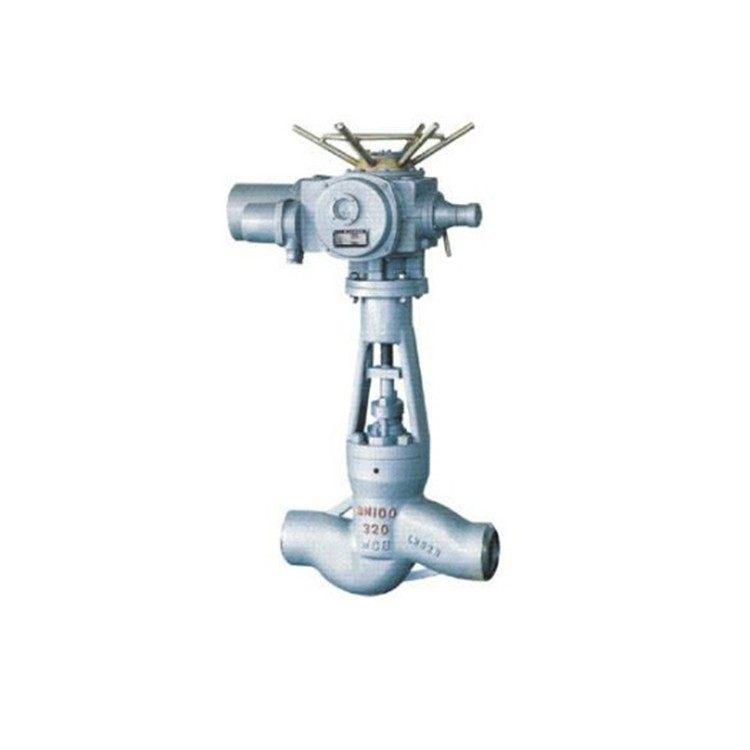

進口電動高溫截止閥

進口電動高溫截止閥簡介：

連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。

驅動方式：手動、氣動、液動、電動。

電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

進口電動高溫截止閥執行標準：

設計、制造：GB12234-89

法蘭尺寸：JB/T79-94

焊接端尺寸：GB12224

檢驗、試驗：JB/T9092-1999

傳動方式：手動、電動、齒輪傳動

進口電動高溫截止閥主要技術參數：

電源：常規，三相380V（50Hz）；

特殊，三相660V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）；

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）

防護等級：IP55（特殊訂貨IP65、IP67）。

工作制：短時10分鐘（特殊訂貨30分鐘）。

進口電動高溫截止閥線路設計：

1.執行器主要是控制驅動閥門的驅動裝置，簡單的說就是控制閥門的正反轉，首先應要考慮的是根據閥門的扭矩來選擇執行器電機的大小，J941H-16 高溫蒸汽電動截止閥的扭矩一般在1NM－30000NM之間，電機的選擇也是在0.09KW－15KW左右，3KW以下的電機可以用接觸器或可控硅來控制，3KW以上的則必須用接觸器控制。

2.根據客戶現場的工藝要求，看閥門是開關型的還是調節型的，如是調節型，而且調節很頻繁是則必須用可控硅，因可控硅的暗觸點可視為無限次使用，而接觸器的使用壽命在10000000次，

3.停機方式，是通過法門執行器的限位停機，或者是力矩停機，每臺執行器必須配備的限位開關和力矩開關，如用限位停機，則力矩開關作為保護，如用力矩停機則限位開關做為保護。

4.開關型的電氣控制方式相對來講比較簡單，可以說是最簡單的可以作成正反轉控制電路，而調節型的要需要電位器或霍爾元件做反饋，可以結合PLC或單片機來設計，

5.如果是profibus等總線控制的話，可以說現在國產的執行器還沒有這個水平，國外的執行器的技術做的很成熟。

6.電源供電方式可以根據電源板選擇，國內基本上都是用380V，或220V。
