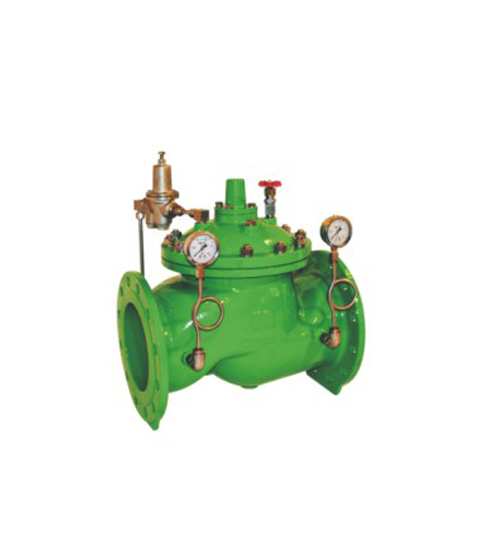

進口供水減壓閥

進口供水減壓閥產品概述

進口供水減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。

進口供水減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

進口供水減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

進口供水減壓閥工作原理

利用節流原理使出口壓力低于進口壓力。通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的,然后依靠控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定。

    供水管道減壓閥工作原理:當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉，閥后壓力下降,閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

    供水管道減壓閥工作原理：當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當減壓閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移減壓閥打開，閥后管網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，減壓閥活塞失去平衡狀態而前移，閥門關閉

進口供水減壓閥主要性能

公稱壓力(Mpa)：       1.0 1.6 2.5

殼體試驗壓力(Mpa)：   1.5 2.4 3.75

密封試驗壓力(Mpa)：   1.0 1.6 2.5

最高進口壓力(Mpa)：   1.0 1.6 2.5

出口壓力范圍(Mpa)：   0.2-0.8 0.2-1.0 0.4-1.6

壓力特性偏差(Mpa)：   △P2P GB12244-1989

流量特性偏差(Mpa)：   P2G GB12244-1989

滲漏量： 0

工作溫度： 0℃-80℃

主要零件材料

閥體 閥蓋 底蓋：WCB

閥座：2Cr13

閥瓣：2Cr13

閥桿：2Cr13

缸套：2Cr13/25(鍍硬鉻)

活塞：2Cr13

O型圈：橡膠

密封圈：橡膠

膜片：夾織物橡膠

調節彈簧：60Si2Mn
