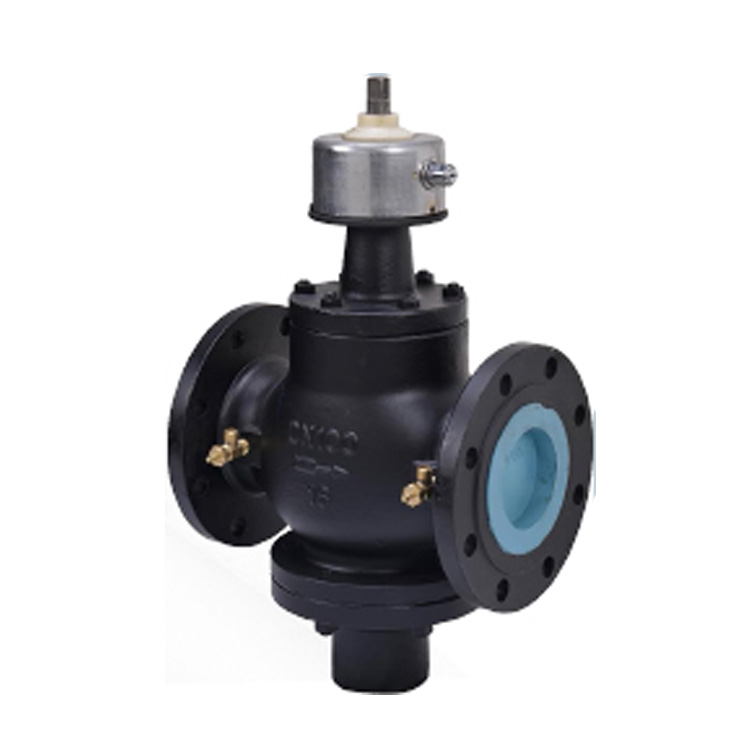

進口自力式流量平衡閥

進口自力式流量平衡閥概述

巴赫BACH進口自力式流量平衡閥是一種利用介質自身的壓力變化進行自我控制而保持流經該閥被控系統流量不變的閥門，具有流量指示，可在線調節。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。

進口自力式流量平衡閥參數

公稱通徑：DN32-DN600

閥體材質：鑄鋼、不銹鋼

公稱壓力：1.0Mpa-2.5Mpa

連接方式：法蘭連接

適用溫度：-10℃~100℃

工作壓差：0.02MPa-0.3MPa

適用介質：空調水,乙二醇溶液

流量誤差：5%

進口自力式流量平衡閥原理

被控介質輸入控制閥后，閥前壓力P1通過導壓管輸入膜片下室，經手動整體旋塞節流后的壓力P2，通過自動閥瓣上的導壓孔輸入膜片上室，P1與P2的差即△P=P1-P2稱為有效壓力，P1作用膜片上產生的推力與P2作用膜片上產生的推力差與彈簧反力平衡，確定了自動閥瓣與閥座的相對位置，從而確定閥的流量。當△P=P1-P2增加時，流量有增大的趨勢，P1作用膜片上產生的推力與P2作用膜片上產生的推力差，使自動閥瓣向閥座方向移動，從而改變了自動閥瓣與閥座之間的流通面積，增大了阻力，使P2增加，限定流量的增大，增大后的P2作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡，△P又恢復到原定值，達到控制流量的目的。反之，同理。
