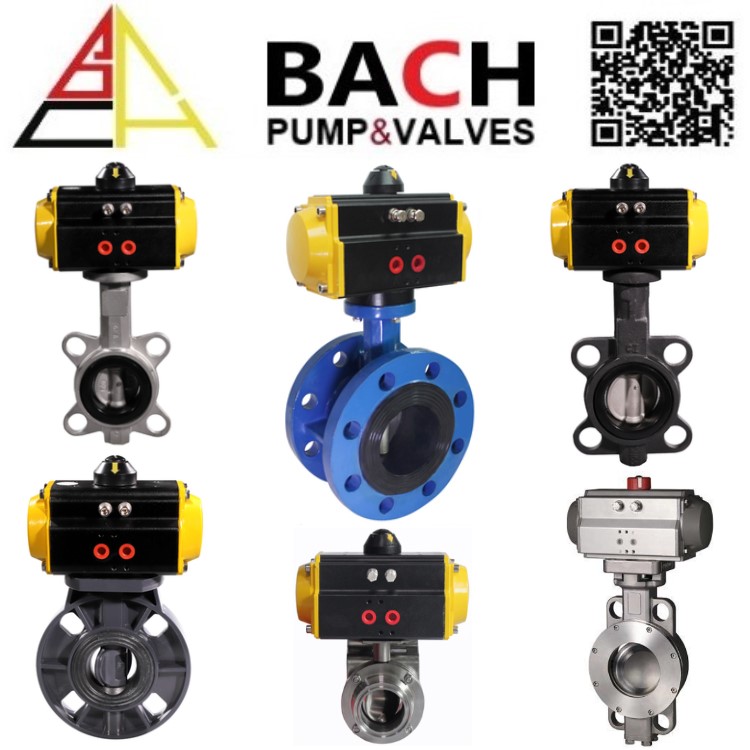

進口單作用氣動蝶閥，進口雙作用氣動蝶閥

進口單作用氣動蝶閥工作原理

巴赫BACH進口單作用氣動蝶閥的單作用定位器輸出的氣信號壓力輸入到氣動執行器無彈簧一側的氣室中，由于活塞上的氣信號壓力作用在推力和彈簧力之間存在差值的情況下，氣缸活塞會做直線運動。通過齒輪和齒條傳動使得氣信號壓力形成的推力與彈簧力平衡，則運動停止。

并且，在執行機構主軸作旋轉運動的

同時帶動閥桿、閥芯作旋轉運動，從而改變閥芯、閥座之間的流通面積，達到調節目的。

進口雙作用氣動蝶閥的工作原理：

雙作用蝶閥有左右兩個氣室，氣動蝶閥由雙作用定位器輸出的氣源信號壓力分別輸入執行機構活塞左、右兩個氣室之中。由于輸入兩側氣室的氣源壓力不同，在兩個氣室之間會形成壓差，從而推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動轉換成執行機構主軸的旋轉運動，當左、右兩個氣室壓力平衡的時候，運動停止。若是需要調節流量，則需要在執行機構作旋轉運動的同時帶動閥桿、閥芯做旋轉運動，以改變閥芯、閥座間的流通面積，以達到調節目的。

進口單作用雙作用氣動蝶閥技術參數

閥體形式：直通鑄造蝶閥

公稱通徑：DN50～600mm

公稱壓力：PN1.0、1.6、2.5MPa

法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

連接形式：法蘭式、對夾式

閥蓋形式：一體式

壓蓋型式：壓蓋壓緊式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

 執行機構

執行器型號：GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器

供氣壓力：400～700KPa

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：-30～+70℃

作用形式：?jiǎn)巫饔脠?zhí)行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
