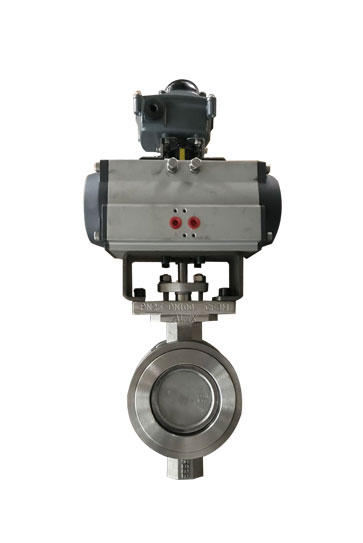

進口氣動開關蝶閥

巴赫BACH進口氣動開關蝶閥是由氣動執行機構及直通鑄造蝶閥閥體組成，蝶閥采用多層次金屬硬密封結構或者四氟軟密封結構，配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動開關蝶閥具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。氣動開關蝶閥廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

進口氣動開關蝶閥主要技術參數

閥體形式：直通鑄造蝶閥

公稱通徑：DN50～600mm

公稱壓力：PN1.0、1.6、2.5MPa

法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

連接形式：法蘭式、對夾式

閥蓋形式：一體式

壓蓋型式：壓蓋壓緊式

密封填料：V型聚四氟乙烯填料、柔性石墨填料

閥板形式：垂直板式(蝶形)

流量特性：線性

執行機構

執行器型號：GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器

供氣壓力：400～700KPa

氣源接口：G1/4"、G1/8"、G3/8"、G1/2"

環境溫度：-30～+70℃

作用形式：單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
