進口低阻力倒流防止器

進口低阻力倒流防止器描述--
ALSO低阻力倒流防止器利用水力控制原理設計，具有結構緊湊，隔斷可靠，水頭損失小，體積水，重量輕，安裝維修方便等特點，主要應用在供水系統，用水系統和市政管道系統中，能有效防止和隔斷不潔凈的水倒流污染生活飲用水。

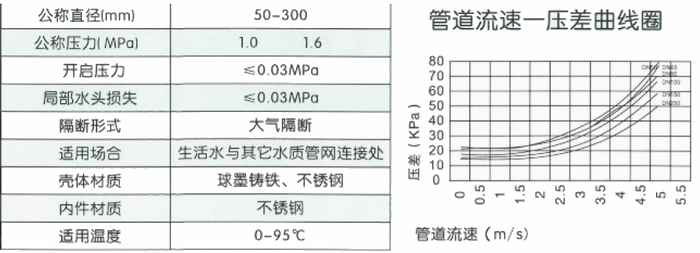

進口低阻力倒流防止器主要參數及曲線圖--

進口低阻力倒流防止器運作過程--
1.運作參數
P1--進水端笫－級閥瓣前的壓力  P2--中間腔的壓力  P3--出水端笫二級閥瓣后的壓力
2.開啟狀態
介質正向流動時P1大于P3進出口兩級閥瓣均開啟,介質從進口端流經中間腔，由出口端流出，同時進出口之間產生正向壓差△P使排水器關閉不排水。
3.關閉狀態
當P3大于P1時，進出口閥瓣受水流控制作用自動關閉，同時進出口之間產生反向壓差-△P，使排水器打開，并維持最大排泄量，使主閥中間腔與大氣相通，形成空氣隔斷，切斷回流水倒流污染進口端，具有防污隔斷功能。
進口低阻力倒流防止器防滲漏特性--
產品經過嚴格的安全設計，在P3大于P1時，主閥關閉，此時因閥瓣不密封，密封件磨損、老化等原因，產生介質滲漏，都能將滲漏到中間腔的介質通過排水器迅速排出閥外，避免對進口端的回流污染。
進口低阻力倒流防止器材質表--
閥體：球墨鑄鐵、鑄鋼、不銹鋼
閥瓣：不銹鋼
閥套：不銹鋼
排水器：不銹鋼、銅合金
密封件：三元乙丙橡膠，硅橡膠
外接配件：不銹鋼、銅合金

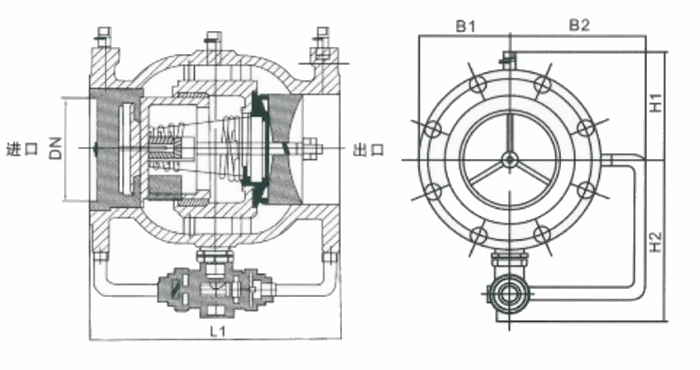

進口低阻力倒流防止器外形尺寸--

通徑DN	DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200	DN 250	DN 300
L1	190	210	225	250	250	340	400	460	540
H1	132	142	150	160	160	192	220	252	280
H2	160	166	176	195	195	235	266	305	350
B1	83	93	100	110	110	143	170	203	230
B2	133	143	170	180	180	213	240	273	400

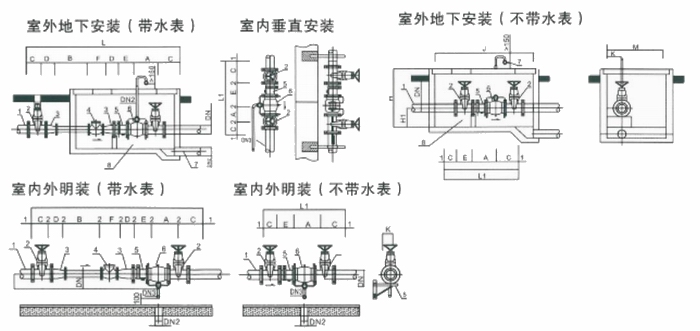

進口低阻力倒流防止器安裝示意圖--
