進口活塞式緩閉止回閥

進口活塞式緩閉止回閥用途--
ALSO活塞式緩閉止回閥主要安裝在取水、送水、加壓、潛水、污水等泵站的水泵出水管道上。同時兼具止回閥，截止閥、調節閥、過濾器以及水錘消除器的作用。
進口活塞式緩閉止回閥原理--
1.當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開啟。
2.當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。
進口活塞式緩閉止回閥結構特點--
1.本閥具有開啟和關閉速度調控的止回閥作用，可視具體工況配合現場調節最佳的開啟和關閉速度，可防止水錘及水擊的產生，達到除噪的效果。
2.將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
3.只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
4.閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕
5.壓力等級：PNlO-PN25

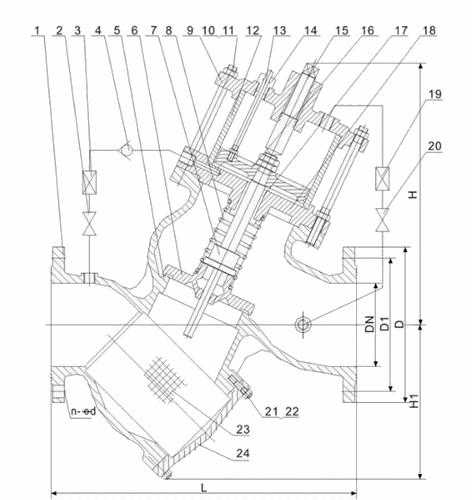

進口活塞式緩閉止回閥結構圖--

進口活塞式緩閉止回閥材料表

序號	零件名稱	主要材質
1	閥體	鑄鐵、鑄鋼
2\20	球閥	黃銅
3\19	Y型過濾器	黃銅
4	微止回閥	黃銅
5	閥座	鑄鋼
6	閥瓣	鑄鋼
7	閥桿	不銹鋼
8	壓縮彈簧	不銹鋼
9	閥蓋	鑄鐵、鑄鋼
10	六角螺母	碳素鋼
11	雙頭螺柱	碳素鋼
12	活塞缸	不銹鋼
13	指示桿	不銹鋼
14	填料盒	黃銅
15	調節螺桿	不銹鋼
16	活塞	不銹鋼
17	導向套	黃銅
18	活塞座	鑄鐵、鑄鋼
21	六角螺母	碳素鋼
22	雙頭螺柱	碳素鋼
23	過濾網	不銹鋼
24	過濾網蓋	鑄鐵、鑄鋼

進口活塞式緩閉止回閥外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
40	260	150			110			4-18
50	300	160			125			4-18
65	340	180			145			4-18		8-18
80	380	195			160			4-18	4-18	8-18
100	430	215		230	190		190	8-18		8-23
125	450	245		270	210		220	8-18		8-25
150	480	285		300	240		250	8-23		8-25
200	600	335		360	295		310	8-23	12-23	12-25
250	730	390	405	425	350	355	370	12-23	12-25	12-30
300	850	440	460	485	400	410	430	12-23	12-25	16-30
350	980	500	520	550	460	470	490	16-23	16-25	16-34
400	1100	565	580	620	515	525	550	16-25	16-30	16-34

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
