進口緩閉止回閥

進口緩閉止回閥描述--
1.緩閉止回閥具有開啟和關閉速度調控的逆止閥，于啟動或停止抽水機運轉時，可配合現場調節至最佳開啟和關閉速度。
2.可用于高層建筑，減少水錘及水擊現象的產生，以達到靜音關閉的效果。
3.主要安裝在取水、送水、加壓、潛水污水等泵站的水泵出水管道上,同時兼具止回閥，截止閥,過濾器,調節閥以及水錘消除器的作用。
進口緩閉止回閥原理--
1.當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開啟。
2.當水泵停止工作時，活塞在回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩慢關閉。
進口緩閉止回閥特點--
1.將緩開、速閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。
2.只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開閉。
3.閥體采用了全通道流線型直流式設計，壓力損失小、流量大、具體積小、重量輕

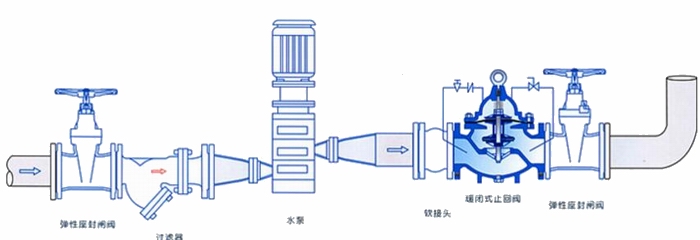

進口緩閉止回閥安裝示意圖--

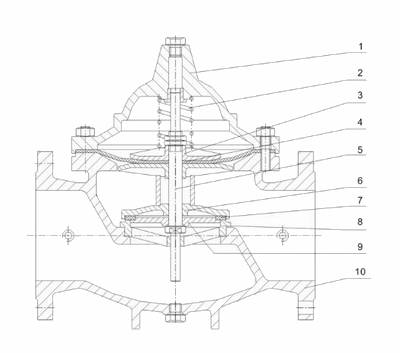

進口緩閉止回閥結構圖--

進口緩閉止回閥材料表

序號	零件名稱	主要材質
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼
2	壓縮彈簧	硅錳鋼、鉻釩鋼、不銹鋼
3	膜片壓板	黃銅、碳素鋼、球墨鑄鐵
4	膜片	丁晴橡膠
5	閥桿	不銹鋼
6	密封圈	黃銅、碳素鋼、球墨鑄鐵
7	密封圈	丁晴橡膠
8	閥座	黃銅、不銹鋼、碳素鋼
9	閥板壓板	黃銅、碳素鋼、球墨鑄鐵
10	閥體	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼

進口緩閉止回閥外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
32	180	140			100			4-18
40	200	150			110			4-18
50	203	165			125			4-18
65	216	185			145			4-18		8-18
80	241	200			160			4-18	4-18	8-18
100	292	220		235	180		190	8-18		8-23
125	330	250		270	210		220	8-18		8-25
150	394	285		300	240		250	8-23		8-25
200	457	340		360	295		310	8-23	12-23	12-25
250	533	395	405	425	350	355	370	12-23	12-25	12-30
300	610	445	60	485	400	410	430	12-23	12-25	16-30
350	686	505	520	550	460	470	490	16-23	16-25	16-34
400	762	565	580	620	515	525	550	16-25	16-30	16-34
450	864	615	640	670	565	585	600	20-25	20-30	20-36
500	914	670	715	730	620	650	660	20-25	20-34	20-36
