進口活塞式遙控浮球閥

進口活塞式遙控浮球閥描述--
ALSO活塞式遙控浮球閥主要用于高層建筑和工礦企業的水箱、水池及水塔的自動供水系統，可控制水箱或水池液面，當水池水位達到預定水位時，閥門自動關閉；水位下降時，閥門自動開啟補水。
進口活塞式遙控浮球閥結構特點--
1.本閥采用軟、硬雙閥板密封，利用液壓控制原理，使閥板關閉力與進水壓力成正比，密封可靠性高。
2.控制浮球閥一般與主閥體分離安裝
3.壓力1.0-2.5Mpa

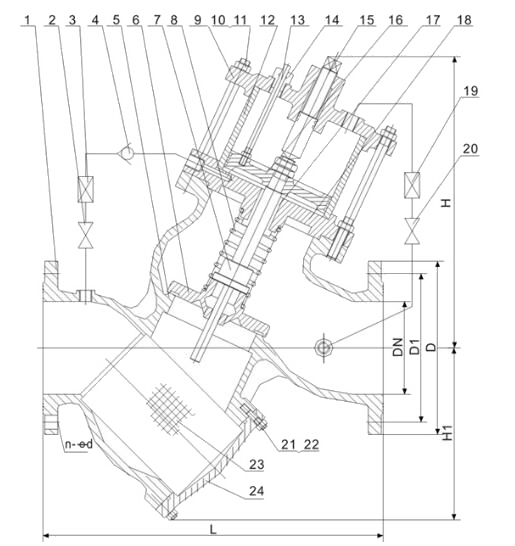

進口活塞式遙控浮球閥結構圖--

進口活塞式遙控浮球閥材料表

序號	零件名稱	主要材質
1	閥體	鑄鐵、鑄鋼
2\20	球閥	黃銅
3\19	Y型過濾器	黃銅
4	微止回閥	黃銅
5	閥座	鑄鋼
6	閥瓣	鑄鋼
7	閥桿	不銹鋼
8	壓縮彈簧	不銹鋼
9	閥蓋	鑄鐵、鑄鋼
10	六角螺母	碳素鋼
11	雙頭螺柱	碳素鋼
12	活塞缸	不銹鋼
13	指示桿	不銹鋼
14	填料盒	黃銅
15	調節螺桿	不銹鋼
16	活塞	不銹鋼
17	導向套	黃銅
18	活塞座	鑄鐵、鑄鋼
21	六角螺母	碳素鋼
22	雙頭螺柱	碳素鋼
23	過濾網	不銹鋼
24	過濾網蓋	鑄鐵、鑄鋼

進口活塞式遙控浮球閥外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
40	260	150			110			4-18
50	300	160			125			4-18
65	340	180			145			4-18		8-18
80	380	195			160			4-18	4-18	8-18
100	430	215		230	190		190	8-18		8-23
125	450	245		270	210		220	8-18		8-25
150	480	285		300	240		250	8-23		8-25
200	600	335		360	295		310	8-23	12-23	12-25
250	730	390	405	425	350	355	370	12-23	12-25	12-30
300	850	440	460	485	400	410	430	12-23	12-25	16-30
350	980	500	520	550	460	470	490	16-23	16-25	16-34
400	1100	565	580	620	515	525	550	16-25	16-30	16-34



聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
