進口水泵控制閥

進口水泵控制閥 描述--
ALSO水泵控制閥具有緩閉的功能。于水泵電機停止運行前，可先行關閉主閥約90%，再停止水泵電機的運轉，其余10%再行關閉，這樣可完全防止水錘和水擊的發生
進口水泵控制閥 動作原理--
水泵控制閥是通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。閥門在閥蓋上配置調節螺桿裝置，因而可以控制閥門的最大開度和流量，并在必要時可以手動閥。
1.全開狀態
當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥瓣開啟，另一方面通過導管系統進入活塞下腔，而閥門在二合力的作用下緩慢開啟。
2.全閉狀態
當水泵停機后，閥門中的水流速度降低，在接于近零時，主閥板在彈簧和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回到活塞上腔，并推動固定在閥桿上的小閥板緩慢關閉。

進口水泵控制閥 特點--
1、防水錘效果好，將緩開、止回速閉、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

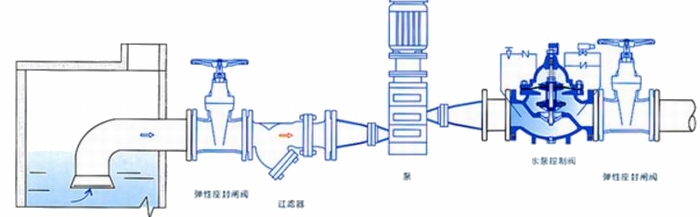

進口水泵控制閥 安裝示意圖--

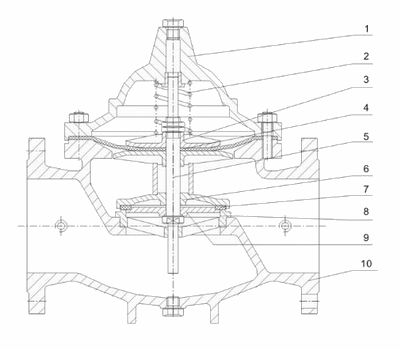

進口水泵控制閥 結構圖--

進口水泵控制閥 材料表

序號	零件名稱	主要材質
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼
2	壓縮彈簧	硅錳鋼、鉻釩鋼、不銹鋼
3	膜片壓板	黃銅、碳素鋼、球墨鑄鐵
4	膜片	丁晴橡膠
5	閥桿	不銹鋼
6	密封圈	黃銅、碳素鋼、球墨鑄鐵
7	密封圈	丁晴橡膠
8	閥座	黃銅、不銹鋼、碳素鋼
9	閥板壓板	黃銅、碳素鋼、球墨鑄鐵
10	閥體	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼

進口水泵控制閥 外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
32	180	140			100			4-18
40	200	150			110			4-18
50	203	165			125			4-18
65	216	185			145			4-18		8-18
80	241	200			160			4-18	4-18	8-18
100	292	220		235	180		190	8-18		8-23
125	330	250		270	210		220	8-18		8-25
150	394	285		300	240		250	8-23		8-25
200	457	340		360	295		310	8-23	12-23	12-25
250	533	395	405	425	350	355	370	12-23	12-25	12-30
300	610	445	60	485	400	410	430	12-23	12-25	16-30
350	686	505	520	550	460	470	490	16-23	16-25	16-34
400	762	565	580	620	515	525	550	16-25	16-30	16-34
450	864	615	640	670	565	585	600	20-25	20-30	20-36
500	914	670	715	730	620	650	660	20-25	20-34	20-36

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
