進口流量控制閥

進口流量控制閥用途--
ALSO流量控制閥用于維持水泵前后的恒定壓差，控制水泵揚程，起到限制水泵工作流量，防止水泵過載，防止停泵回流的作用，多用于多泵聯送水的管路系統中。
進口流量控制閥描述--
流量控制閥是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當降低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。流量控制閥一改常規節流閥的原理，利用相關導閥，最大限度地減少能量在節流過程中的損失。如遇緊急情況可以完全截止流量避免損失。控制靈敏度高，安全可靠，調試簡便，使用壽命長。

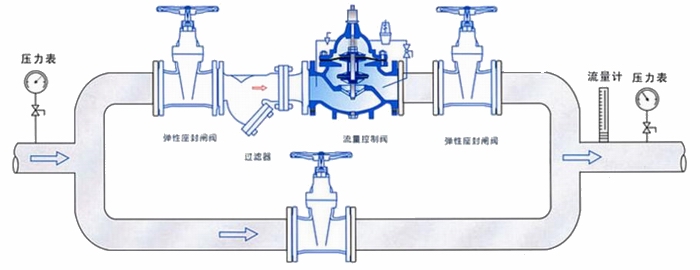

進口流量控制閥安裝示意圖--

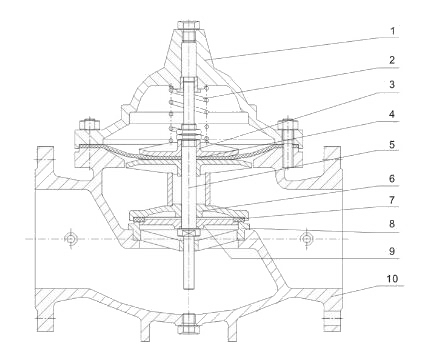

進口流量控制閥結構圖--

進口流量控制閥材料表-

序號	零件名稱	主要材質
1	閥蓋	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼
2	壓縮彈簧	硅錳鋼、鉻釩鋼、不銹鋼
3	膜片壓板	黃銅、碳素鋼、球墨鑄鐵
4	膜片	丁晴橡膠
5	閥桿	不銹鋼
6	密封圈	黃銅、碳素鋼、球墨鑄鐵
7	密封圈	丁晴橡膠
8	閥座	黃銅、不銹鋼、碳素鋼
9	閥板壓板	黃銅、碳素鋼、球墨鑄鐵
10	閥體	灰鑄鐵、球墨鑄鐵、碳素鋼、不銹鋼

進口流量控制閥外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
32	180	140			100			4-18
40	200	150			110			4-18
50	203	165			125			4-18
65	216	185			145			4-18		8-18
80	241	200			160			4-18	4-18	8-18
100	292	220		235	180		190	8-18		8-23
125	330	250		270	210		220	8-18		8-25
150	394	285		300	240		250	8-23		8-25
200	457	340		360	295		310	8-23	12-23	12-25
250	533	395	405	425	350	355	370	12-23	12-25	12-30
300	610	445	60	485	400	410	430	12-23	12-25	16-30
350	686	505	520	550	460	470	490	16-23	16-25	16-34
400	762	565	580	620	515	525	550	16-25	16-30	16-34
450	864	615	640	670	565	585	600	20-25	20-30	20-36
500	914	670	715	730	620	650	660	20-25	20-34	20-36



聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
