進口活塞式安全泄壓閥

進口活塞式安全泄壓閥描述--
ALSO活塞式安全泄壓閥時可將給水管路中超過先導閥安全設定值的壓力釋放掉，并維持管路壓力在一安全設定值之下，以防止管路中高壓或突壓毀損管線或設備，可用于高層大樓消防測試循環系統以及其他給水平衡系統之泄壓用。
進口活塞式安全泄壓閥用途--
本閥作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力，主要用于城市低壓供水區域。
進口活塞式安全泄壓閥調節范圍--
壓力等級：PN10（調節范圍0.3-0.9M Pa）
                 PN16（調節范圍0.5-1 .4MPa）
                 PN25（調節范圍0.5-2.4MPa）

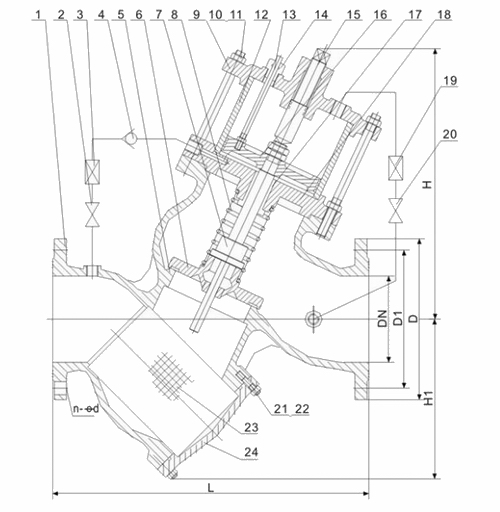

進口活塞式安全泄壓閥結構圖--

進口活塞式安全泄壓閥材料表

序號	零件名稱	主要材質
1	閥體	鑄鐵、鑄鋼
2\20	球閥	黃銅
3\19	Y型過濾器	黃銅
4	微止回閥	黃銅
5	閥座	鑄鋼
6	閥瓣	鑄鋼
7	閥桿	不銹鋼
8	壓縮彈簧	不銹鋼
9	閥蓋	鑄鐵、鑄鋼
10	六角螺母	碳素鋼
11	雙頭螺柱	碳素鋼
12	活塞缸	不銹鋼
13	指示桿	不銹鋼
14	填料盒	黃銅
15	調節螺桿	不銹鋼
16	活塞	不銹鋼
17	導向套	黃銅
18	活塞座	鑄鐵、鑄鋼
21	六角螺母	碳素鋼
22	雙頭螺柱	碳素鋼
23	過濾網	不銹鋼
24	過濾網蓋	鑄鐵、鑄鋼

進口活塞式安全泄壓閥外形尺寸

公稱通徑	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
40	260	150			110			4-18
50	300	160			125			4-18
65	340	180			145			4-18		8-18
80	380	195			160			4-18	4-18	8-18
100	430	215		230	190		190	8-18		8-23
125	450	245		270	210		220	8-18		8-25
150	480	285		300	240		250	8-23		8-25
200	600	335		360	295		310	8-23	12-23	12-25
250	730	390	405	425	350	355	370	12-23	12-25	12-30
300	850	440	460	485	400	410	430	12-23	12-25	16-30
350	980	500	520	550	460	470	490	16-23	16-25	16-34
400	1100	565	580	620	515	525	550	16-25	16-30	16-34
