進口襯氟旋塞閥

進口襯氟旋塞閥描述--
ALSO襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥多用于截斷介質流動，本產品廣泛適用于除“熔融堿金屬和元素氟”外的任何腐蝕性介質,在化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環境保證等行業得到廣泛的運用

進口襯氟旋塞閥產品特性--
◆旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
◆頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
◆把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。
◆具有進出口端同時密封的優點，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
◆密封性能好，使用壽命長。
◆更換零件襯里材料可適用各種介質。

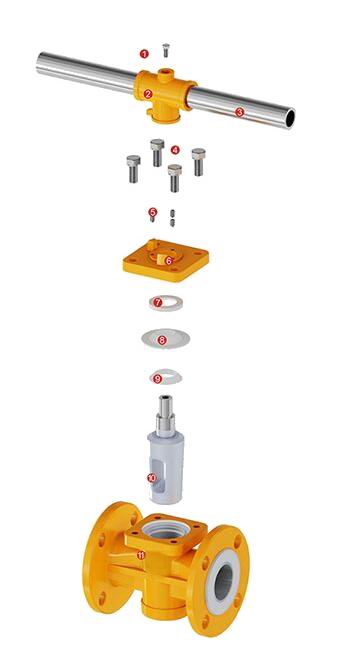

打技術性能規范：   設計標準 HG/T 3704, GB/T 12240 API 6D 結構長度 HG/T 3704, GB/T 12221 ASME B16.10 法蘭形式尺寸 HG/T 20592, GB/T 9119 ASME B16.5 檢驗與試驗 G8/T 13927,J8/T 9092 API 598 公稱、壓力（MPa) 1.0 1.6 150Lb 實驗壓力 (MPa) 殼體試壓 1.5 1.5 1.5 高壓密封 1.1 1.1 1.1 低壓密封 0.6 0.6 0.6 適用溫度（℃） PFA: -30～200     FEP -30～150 適用介質 鹽酸、硝酸、氫氟酸、液氯、硫酸 王水等強腐蝕性介質 材料明細表：   口徑 DN15-300, 1/2~15" 壓力 1.0MPa   1.6MPa  150LB 序號 名稱 材料明細 1 內六角 螺釘 A193 B7 A320 B8 A193 B8M 2 手柄座 A216WCB A351 CF8 A351 CF8M 3 操作桿 25#      SS304 4 外六角 螺釘 A193 B7 A320 B8 A193 B8 5 調節螺釘 A193 B7 A320 B8 A193 B8M 6 閥蓋 A216   WCB A351 CF8 A351 CF8M 7 金屬壓板 SS304 8 V型墊 PTFE 9 軸環 PTFE 10 塞子 A216WCB ＋襯里材質 A351 CF8 ＋襯里材質 A351 CF8M ＋襯里材質 11 閥體 A216WCB ＋襯里材質 A351 CF8 ＋襯里材質 A351 CF8M ＋襯里材質

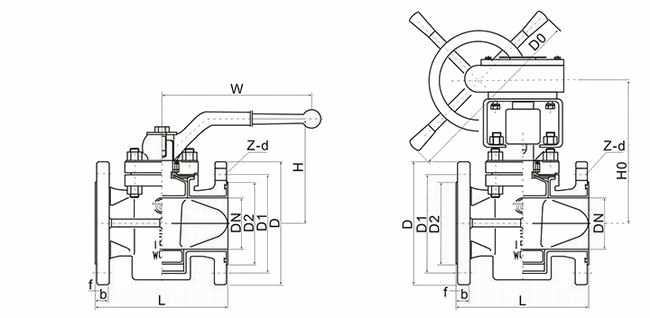

進口襯氟旋塞閥外形尺寸 --

ASME B16.5 Class150（單位：mm）

NPS	DN	L	D	D1	D2	Z-d	f	b	H	w	H0
1/2	15	110	89	60.5	35	4-16	2	11	85	180
3/4	20	117	98	70.0	43	4-16	2	13	88	180
1	25	127	108	79.5	51	4-16	2	14	98	260
11/4	32	140	117	89.0	64	4-16	2	15.7	101	260
11/2	40	165	127	98.5	73	4-16	2	17.5	128	320
2	50	178	152	120.5	92	4-19	2	19	128	320
21/2	65	190	178	139.5	105	4-19	2	22	135	320
3	80	203	190	152.5	127	4-19	2	24	164	400	322
4	100	229	229	190.5	157	8-19	2	24	178	400	332
5	125	254	254	216.0	186	8-22	3	24	205		385
6	150	267	279	241.5	216	8-22	3	25.4	220		405
8	200	292	343	298.5	270	8-22	3	28.5			455
10	250	330	406	362.0	324	12-25	3	30			490

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
