進口波紋管式疏水閥

進口波紋管式疏水閥描述--
ALSO熱靜力波紋管式疏水閥適用于蒸汽主管和支管、散熱器、換熱器、夾套鍋、加熱盤管、烘干機、消毒器、層壓機、伴熱管線、散熱片、盤管等特殊場合，主要用于凝結水負荷很低的場合。
進口波紋管式疏水閥工作原理--

1.當裝置啟動時，空氣進入疏水閥，閥芯在彈簧的彈力下處于開啟位置。

2.緊接著冷凝水進入疏水閥，在低溫狀態下，波紋管元件內的感溫液體處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3.熱凝水進入疏水閥，波紋管內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使波紋管元件伸長，帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4.聚集在閥內的熱凝水慢慢冷卻降溫后，波紋管元件因?yàn)閮?nèi)壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。
進口波紋管式疏水閥產品特點--
結構簡單、體積小、重量輕，安裝空間小、排量大；
抗腐蝕、耐水錘、耐過熱、不為冰凍損壞；
啟機階段閥門全開，能快速排除空氣和其它不凝結氣體；
根據工作壓力的變化而自動調節。
結構緊湊且閥門堅固，減小了重量和尺寸，便于存放及安裝；
能夠精確開啟和關閉，避免損失蒸汽；
動作靈敏，抗水擊，無噪音，排放溫度可在線調節；
利用高溫凝結水行程水封式，有效減少蒸汽泄漏；

進口波紋管式疏水閥性能參數--

殼體壓力等級 Shell pressure rank	1.6、2.5mpa	最大工作壓差 Biggest work differential pressure	2.5mpa	允許背壓率 Permission back pressure rate	≥75%
負荷泄露率 Load divulging rate	0%	適用過熱蒸汽 Has been suitable the hot steam	優秀 Outstanding	節能效果 Energy conservation effect	優秀 Outstanding
使用介質 Applied medium	蒸汽、凝結水 Steam，condensing water	排放方式 Discharges the way	連續方式 Continual way	抗水擊 Anti-pressure surge	優秀 Outstanding

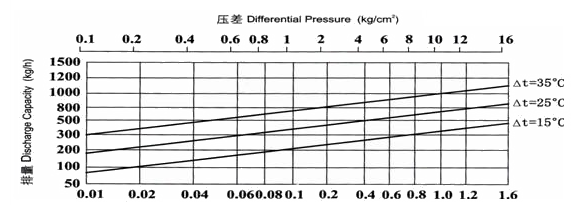

進口波紋管式疏水閥排量圖--

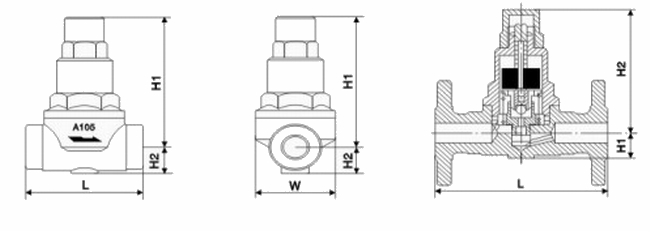

進口波紋管式疏水閥外形尺寸--

Model 產品型號	Nominal diameter 公稱通徑 DN	Connection 連接方式	Pressure raring 使用壓力 MPa	Max allowable（℃） 最高允許溫度	Adjustment Rating（℃） 調整溫度范圍	External diamensions（mm） 外型尺寸				Re.weight 參考重量
						L	H1	H2	W
16Q-TB1183	15~20 25	Thread 螺紋	0.01~1.6	220	50~180	90 95	108	25	63	1.8
16Q-TB4183	15~20 25 32~50	Flange 法蘭	0.01~1.6	220	50~180	150 160 230	108	25	63	3.2 3.9 5.6
16Q-TB6183	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~180	90 95	108	25	63	1.8

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
