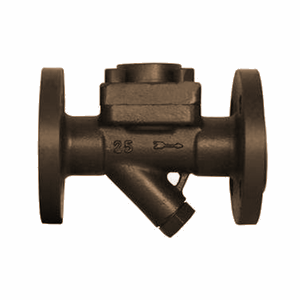

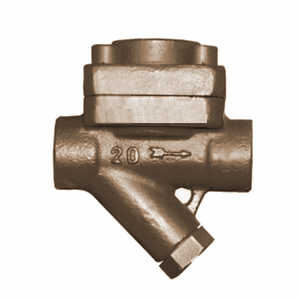

進口膜盒式疏水閥

進口膜盒式疏水閥描述--
ALSO膜盒式蒸汽疏水閥主要?jiǎng)幼髟饘倌ず校ず袃?nèi)根據熱脹冷縮原理開啟和關閉閥門,通常用在蒸汽主管、蒸汽伴熱管線、散熱器、儀表伴熱、低溫加熱槽、夾層鍋、小型蒸汽設備等。
進口膜盒式疏水閥產品特點--
結構簡單，維護方便。
部件全部采用合金處理不銹鋼，耐磨耐腐蝕，使用壽命長。
排空能力強，排水迅速，安裝方式隨意。
可以實現多個膜合組合，適用于大的排量場合。
零泄漏，背壓率達到75%以上。

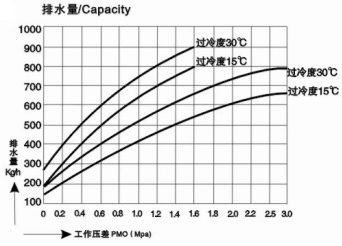

進口膜盒式疏水閥排量圖--

進口膜盒式疏水閥工作原理--

1.當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。

2.緊接著冷凝水進入疏水閥，在低溫狀態下，膜盒元件內的感溫液體仍處于冷凝狀態，閥芯完全開啟，迅速排放冷凝水。

3.凝水進入疏水閥，膜盒元件內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使膜片帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。

4.存在閥內的熱凝水慢慢冷卻降溫后，膜片因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏

進口膜盒式疏水閥主要零件材料--

主要零部件材料表	Parts 零部件名稱	Materials 材料
	Body/Bonnet 閥體、閥蓋	A105
	Seat 閥座	Tungsten chromium cobalt alloy 鎢鉻鈷合金
	In sets Filters 內置過濾網	1Cr18NNi9Ti
	Nembrane Box 盒膜	Kazak alloy 哈氏合金

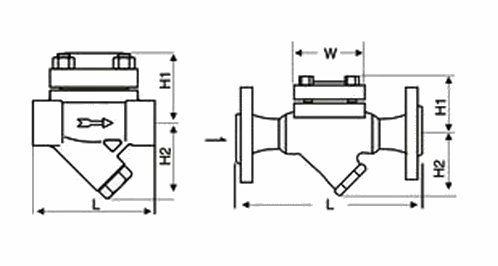

進口膜盒式疏水閥外形尺寸--

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa） 使用壓力	Max allowable（℃） 最高允許溫度	Extermal dimensions（mm） 外型尺寸				Re.weight 參考重量（Kg）
					L	H1	H2	W
16Q-H1683	15~20	Thread 螺紋	0.01~1.6	250	100	52	62	70	2.5
	25				120
	32~40				150	68	68	90	5
	50				160
16Q-H4683	15~20	Flange 法蘭	0.01~1.6	250	150	52	62	70	4.9
	25			250	160
16Q-H4683	32~50	Flange 法蘭	0.01~1.6	250	230	85	60	120	13
