進口法蘭閘閥

進口法蘭閘閥描述--
ALSO法蘭閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用。

進口法蘭閘閥性能規范--

公稱壓力（MPa）	殼體實驗壓力（MPa）	密封試驗壓力（MPa）	適用溫度（℃）	使用介質
1.6	2.4	1.76	-196～600℃	水、蒸汽、油品等
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

進口法蘭閘閥特點--
1.閥桿設計
進口法蘭閘閥閥桿采用整體鍛造工藝制成，閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性 ,按照標準要求確定最小直徑，閥桿和閘板采用T型結構連接。
2.閥座設計
碳鋼閘閥閥座通常采用鍛鋼材料，閥座密封材料可根據用戶要求噴焊硬質合金?？筛鶕?jù)客戶要求采用分離式螺紋旋入式閥座、焊接閥座及本體直接加工閥座。
3.倒密封設計
閘閥采用倒密封設計，通常情況下，碳鋼閘閥的閥座設計采用分離式倒密封結構，不銹鋼閘閥的倒密封式直接加工或者是焊后加工。當閥門全開時，倒密封的密封面非?？煽?。
4.結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
5.采用柔性石墨填料、密封可靠、操作輕便靈活。
6.介質流向不受限制 , 不擾流、不降低壓力。
進口法蘭閘閥設計說明--
1，閥蓋墊片形式
Class150閘閥采用不銹鋼石墨復合墊片；Class300閘閥采用不銹鋼石墨纏繞墊片；Class600閘閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900閘閥采用金屬環墊片；Class1500/Class2500閘閥采用閘閥采用自壓密封金屬環。
2，閥體和閥蓋連接形式
栓接閥蓋BB，體蓋焊接BW，自壓密封式閥蓋PS
3,彈簧加載填料沖擊系統
可根據客戶要求，采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。
4，閘板設計形式
NPS≤2in（DN50）可采用剛性閘板；NPS≥2in（DN50）可采用彈性性閘板
5，倒密封設計
閘閥采用倒密封設計，通常情況下，碳鋼閘閥的閥座設計采用分離式倒密封結構，不銹鋼閘閥的倒密封式直接加工或者是焊后加工。當閥門全開時，倒密封的密封面非?？煽?。
6，閥桿設計
閘閥閥桿采用整體鍛造工藝制成，閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性 ,按照標準要求確定最小直徑，閥桿和閘板采用T型結構連接。
7，閥座設計
碳鋼閘閥閥座通常采用鍛鋼材料，閥座密封材料可根據用戶要求噴焊硬質合金?？筛鶕?jù)客戶要求采用分離式螺紋旋入式閥座、焊接閥座及本體直接加工閥座。
8,旁通閥設計結構
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
進口法蘭閘閥典型應用--
進口法蘭閘閥廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、電力、造紙等輸送水、蒸汽、油品、氨管路中做介質切斷或流通

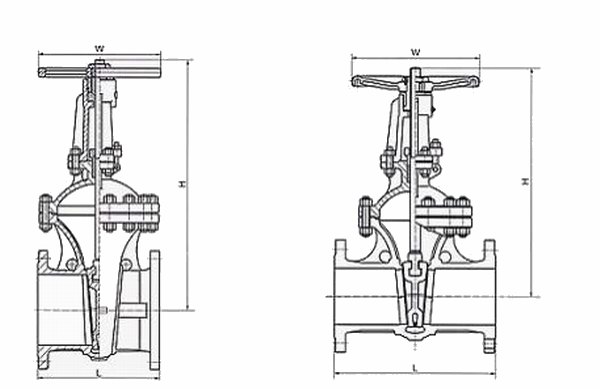

進口法蘭閘閥外形尺寸--

壓力等級 (MPa)		PN1.6MPa
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	25	30	55	75	98	150	245	353	490	750	985	1063	1390

壓力等級 (MPa)		PN2.5MPa
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	270	280	300	325	350	400	450	500	550	600	650	700	800
H		417	452	530	607	720	790	885	1014	1190	1350	1460	1630	1800	2200
W		200	280	280	300	350	350	400	450	500	600	600	650	700	800
重量 (Kg)		16	31	43	58	82	103	180	265	385	547	835	1050	1130	1500

壓力等級 (MPa)		PN4.0MPa
口徑	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		18	32	47	60	95	130	220	290	490	760	900	1250	1450	1700

壓力等級 (MPa)		PN6.4MPa
口徑 Size	nn	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L		250	290	310	350	400	450	550	650	750	850	950	1050	1150	1350
H		404	456	604	607	720	780	875	1260	1480	1605	1788	1956	2168	2601
W		200	280	300	350	350	400	450	500	500	600	650	700	700	800
重量 (Kg)		20	35	52	66	103	140	230	300	510	780	940	1300	1600	1850
