進口T型過濾器

進口T型過濾器描述--
1.T型過濾器有直流式和折流式結構, 有法蘭和焊接等連接方式, 通常是安裝在減壓閥、泄壓閥、定水位閥、機泵、壓縮機、儀表或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用
2.T型過濾器當流體進入置濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可。
3.過濾器材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
4.過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
5.進出口通徑原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

進口T型過濾器技術參數--

殼體材質	碳鋼	不銹鋼
濾芯材質	不銹鋼
工作溫度（℃）	-30~380	-80~450
連接形式	法蘭連接、對焊連接、螺紋連接
公稱壓力（MPa）	0.6~5.0(150Lb~600Lb)
過濾精度（目/in）	10~300

進口T型過濾器優點—
抗污性強，排污方便；
易于清洗，濾芯可更換;
流通面積大，壓力損失小；
過濾精度高，濾芯孔徑均勻;
過濾阻力小，通量大、截污能力強;
濾芯材料潔凈度高，對過濾介質無污染;
強度大，耐高溫，濾芯不易變形;
進口T型過濾器技術參數--

孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

孔目數目	絲徑mm	可攔截的粒徑um	開孔面積（%）
10	0.508	2032	36
12	0.475	1660	39
14	0.376	1438	37
16	0.315	1273	35
18	0.315	1096	39
20	0.273	955	33
22	0.234	882	31
24	0.234	785	44
26	0.234	743	41
28	0.234	673	44
30	0.234	614	47
32	0.234	560	50
36	0.234	472	54
38	0.234	455	54
40	0.193	442	51
50	0.152	356	50
60	0.122	301	49
80	0.102	216	53
100	0.081	173	54
120	0.081	131	62
150	0.065	104	31
200	0.050	74	33
300	0.035	44	30

1、適合物料；
化工、石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等；
化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等；
制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；
輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糧漿醫藥用品等
2、過濾精度：10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。）
3、工作溫度：≤90℃
4、公稱通徑：DN25—DN600mm
5、公稱壓力：PN≤1.6Mpa（其它工作壓力可按用戶要求設計）
6、法蘭標準：GB81-59（也可按用戶要求制造）
7、殼體材質：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠

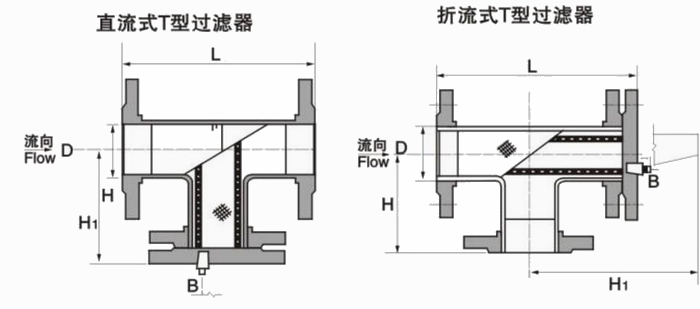

進口T型過濾器外形尺寸--

DN	L	H	H1	有效過濾面積m2
50	278	166	306	0.0039
65	314	187	348	0.0053
80	342	205	384	0.0079
100	418	246	473	0.0133
125	460	270	529	0.0204
150	500	292	581	0.0273
200	588	340	694	0.0462
250	690	398	281	0.0699
300	792	452	949	0.1001
350	852	485	1023	0.1205
400	970	547	1166	0.1585
500	1148	642	1372	0.2438

聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
