進口自由浮球式疏水閥

進口自由浮球式疏水閥描述--
ALSO自由浮球式疏水閥利用不銹鋼空心浮球在閥腔內隨首凝結水的液位變化開啟或關閉閥門,結構簡單,主要由浮球和自動排空氣裝置組成,閥腔內唯一的動作元件為不銹鋼空心浮球,采用高精度研磨工藝制造,整個球面均可做密封面,工作時無磨損,閥腔內無易損件,可靠性高,浮球能根據水位變化而自由調節閥孔開度,能連續排放凝結水，過冷度約等于5攝氏度，工作效率高。自動排空氣裝置分為兩種：（低壓PN25以內）液囊熱敏元件組成成和(過熱蒸汽系統)雙金屬片組成
進口自由浮球式疏水閥原理--

1.當設備剛啟動時，疏水閥是涼的，膜盒感溫元件收縮，閥口（A）開放，連續排出初始空氣，實現快速啟動。

2.當冷凝水進入疏水閥時，空氣從閥口（A）排出，浮球隨冷凝水液位上升，冷凝水從閥口（B）排出。

3.當熱凝水及蒸汽進入疏水閥時，膜盒內感溫液體受熱膨脹，帶動閥片關閉閥口（A），浮球隨凝結水液位調節閥口（B），排出熱凝水。

4.當凝結水停止進入疏水閥時，浮球隨液位下降關閉閥口（B），由于閥口（B）總是在凝結水液位以下，形成水封，無蒸汽泄漏。
進口自由浮球式疏水閥特點--
1.唯一轉動的是高精度研磨的不銹鋼浮球,抗腐蝕
2.不受壓力波動的影響,連續排水,噪聲小
3.體積小,排量大,內置過濾器裝置
4.有水就排,能夠加快系統啟動速度
5.內置自動排空氣裝置，能排接近飽和蒸汽溫度的空氣，解決氣阻現象，提高設備啟動效率。
6.浮球結構避免了閥門啟閉件集中磨損的問題，任意角度都能作為密封面，使用壽命長。
7.閥座設計位于水面下，形成水封，即使低負荷工況也不會泄漏蒸汽。
6.內置大流通面積過濾器，可在線更換內件和在線清理雜質，維護方便。

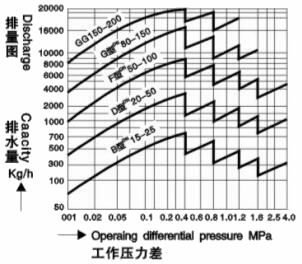

進口自由浮球式疏水閥排量圖--

進口自由浮球式疏水閥主要零件材料和性能參數--

主要零部件材料表 Main parts materiials	Body/Bonnel 閥體、閥蓋	HT200、WCB	性能參數 Performance parameter	Lowest working pressure 最低工作壓力	0.01MPa
	Float Ball 浮球	Stainless Steel 不銹鋼		The lowest supercooling degree 最小過冷度	0℃
	Seat 閥座	Chromium stainless steel 鉻不銹鋼		Energy conservation effect 節能效果	15-40%
	In sets Filters 內置過濾網	Stainless Steel 不銹鋼		Highest permission back pressure rate 最高允許背壓率	85%
	Gasket 墊片	The stainless steel metal twines the pad 不銹鋼金屬纏繞墊		Highest permissible temoerature 最高允許溫度	鑄鋼425℃

進口自由浮球式疏水閥典型應用--
浮球式疏水閥是一種排水量較大的疏水閥,通常用于石油、化工、輕紡、印染、制藥、造紙、食品蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。

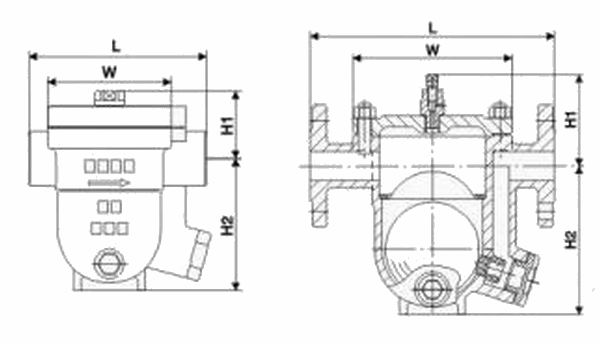

進口自由浮球式疏水閥外形尺寸--

Model 產品型號	Nominal diameter 公稱通徑（DN）	Connection 連接方式	Pressure rating（MPa） 使用壓力	Max allowable TMP(℃) 最高允許溫度	Extermal dimensions(mm)外型尺寸				Re.weight 參考重量（Kg）
					L	H1	H2	W
16Q-H1183 16Q-H6183	15~25	Thread Socker weld 螺紋承插焊	0.01~1.6	300	150	85	105	100	6
					170	100	128	120	8.5
16Q-H1183 16Q-H6183	32~50			300	230	100	165	185	140
16Q-H4183	15~20	Flange法蘭	0.01~4.0	300	195	100	115	135	10
	25				210
25Q-H4183	15~20			350	210	100	120	135	11
	25				230
40Q-H4183	15~20			425	250	100	130	135	12.5
	25
16Q-H4183D	20~32	Flange法蘭	0.01~4.0	300	270	105	165	175	16.5
25Q-H4183D	40			350	270	105	165	175	18.5
	50				290
40Q-H4183D	20~50			425	350	125	190	200	27
16Q-H4183F	50~65	Flange法蘭	0.01~4.0	300	410	130	250	270	52
	80				430
25Q-H4183F	50~65			350	430	130	260	270	67
	80~100
40Q-H4183F	50~65			425	430	130	260	270	69
	80~100



聲明：本產品介紹中所有文字、數據、圖片考慮到使用工況條件不同，難免會產生誤差、不恰當或是有不充分的描述，故均適用于參考，同一種產品在不同的場合與工況有不同的搭配，如果您對本文中所提供的產品內容有任何疑問，如果您是非專業人士，歡迎您向本公司來電咨詢，請您聯系我們，我們將竭誠為您服務！
