進口蒸汽止回閥

進口蒸汽止回閥描述--
ALSO蒸汽止回閥是指用在蒸汽管道上的止回閥,襯套耐磨性能好，摩擦系數小,啟閉件靠蒸汽或者冷凝水流動和力量自行開啟或關閉，以防止蒸汽或者冷凝水倒流的閥門，動作靈活可靠,密封性能優良。
進口蒸汽止回閥工作原理--
蒸汽止回閥由閥體、閥蓋、閥板等組成，介質由一端進入使閥板升高，介質流通；當介質壓力消失或出口壓力大于進口壓力時，閥板自行下降關閉通道，起止回作用。

進口蒸汽止回閥性能規范--

公稱壓力(MPa) nominalpressure	殼體試驗壓力(MPa) shelltest	密封試驗壓力(MPa) sealingtest	適用溫度(℃) suitabletemp	適用介質 suitablemadium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc

進口蒸汽止回閥設計特點--
1.合理的結構，無需附加任何驅動附件也能自動阻止流體倒流;
2.關閉扭力小，密封性好，密封面間磨擦力小，壽命較長
3.閥瓣限位裝置，防止閥瓣打開位置過高而無法關閉。
4.閥瓣采取全數控加工，閥體采用精密鑄造，外表經過二次拋丸處理，外觀細膩
5.耐磨、耐高溫、耐腐蝕、抗擦傷性能好;
6.閥瓣關閉快速，水錘壓力小
7.閥瓣行程短、關閥沖擊力小
8.水平或垂直管道均可使用，安裝方便
9.在使用過程中遇到溫差幅度變化環境下，能自然達到化學處理性能;
10.實心銷軸安裝精確，強度高，保證了閥門的使用性能和使用壽命
11.搖桿具有足夠的強度，關閉時有足夠的自由度以利于閥瓣關閉。

進口蒸汽止回閥零件材料--

序號NO.	名稱partname	材質material
1	閥體body	GS-C25、CF8、CF3
2	閥瓣disc	2CR13、F304、F316
3	金屬墊片Metalspiralwoundgasket	石棉+不銹鋼 Asbestos+stainlesssteel、PTFE
4	閥蓋bonnet	GS-C25、CF8、CF3
5	六角螺母Hexagonnut	ASTMA1932H、A193-8、A193-8M
6	雙頭螺栓bolt	ASTMA193B7、A193-B8、A193-B8M

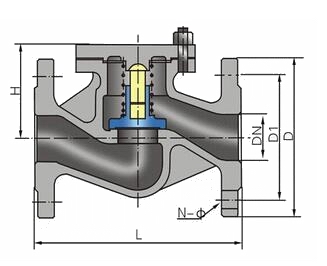

進口蒸汽止回閥外形尺寸--

壓力等級 pressure	PN16
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278

壓力等級 pressure	PN25
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

壓力等級 pressure	PN40
口徑size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量Weight	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370
