進口蝶式對夾止回閥（雙瓣逆止閥、單向閥）

進口蝶式止回閥 描述--
ALSO進口對夾雙瓣止回閥亦稱之為蝶式雙瓣止回閥,閥板為兩個半圓，且采用彈簧強制復位,適用于中小口徑的場合,當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的

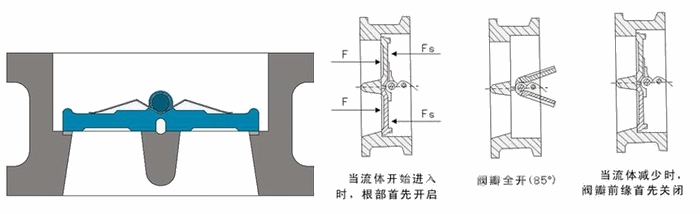

進口蝶式對夾止回閥 結構圖--

進口蝶式對夾止回閥 性能特點--
1.安裝在法蘭之間
2.可適合用于不同的連接方式
3.低水頭損失
4.不誘鋼彈簧I避免水錘現象。
5.采用低溫粉末噴塑，防止密封閥座副產生高溫老化，提高使用壽命。
6.密封圈采用多條窄帶設計，閥座直接硫化到閥體上，使密封性能達到完全密封，實現零泄漏。
7.結構性能安全可靠抗干擾性強關閉速度快，水頭損失小。
8.結構長度短剛性好安裝方便。

結構 形式	對夾式雙瓣旋啟式止回閥	法蘭單瓣旋啟式止回閥
水錘 壓力	水，閥瓣行程短、且有彈簧輔助關閉、關閥速度快	很大，閥瓣行程長，需要較長的關閉時間
	H76型的水錘壓力只有H44型的1/2～1/5
尺寸 重量	結構長度很短、體積小、重量輕。 為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價	結構長度很長，體積笨大，重量很重
	H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10
流體 阻力	小，流體阻力系數ξ為2.6～0.7。 隨著閥門口徑的增大，流體阻力系數減小。	小，流體阻力系數ξ為1.3～3， 但低壓工況下，閥瓣不能完全開啟，流體阻力大。 流體阻力隨著閥門口徑的增大而增大。
安裝	可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。	可水平安裝或垂直安裝， 大口徑閥門重量重，需設置支座
開啟 壓力	很小，閥瓣在很小的壓差下就能完全打開	較大，閥瓣在較大的壓差下才能完全打開
可靠性	閥門為整體結構，簡單緊湊。 閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。	閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門

進口蝶式對夾止回閥 工作條件--
口徑范圍：DN40至DN600
工作壓力:10/16、25、40bar;
最大工作溫度依閥座材料而定。
水平安裝時，蝶板的軸線應垂直。

工作壓力（MPa）		1.6~16
口徑		DN50-DN600 2″-24″
適用介質		水、油、氣、各種腐蝕性介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥瓣	WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
	密封面	不銹鋼/司太立合金
	彈簧	F304/F316/X-750/Monel

進口蝶式對夾止回閥 典型應用--
進口對夾雙瓣止回閥適用于泵站、機械、造紙、供水、氣體、石油、制藥、水處理,蒸汽設備,氨用系統,機械設備,空調安裝。

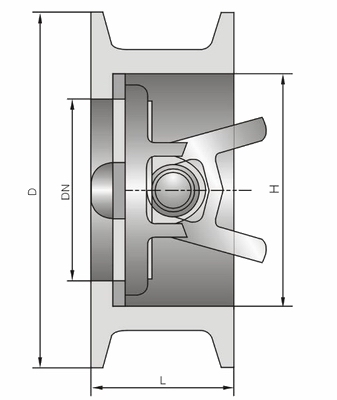

進口蝶式對夾止回閥 外形尺寸--

1.6MPa -10.0MPa 主要外形尺寸

公稱通徑	PN1.0		PN1.6		PN2.5		PN4.0		PN6.4		PN10.0
	L	D	L	D	L	D	L	D	L	D	L	D
DN50	60	109	60	109	60	109	60	109	60	115	60	122
DN65	67	129	67	129	67	129	67	129	67	140	67	147
DN80	73	144	73	144	73	144	73	144	76	150	73	157
DN100	73	164	73	164	73	170	73	170	79	177	79	183
DN125	86	194	86	194	86	197	86	197	105	213	105	220
DN150	98	220	98	220	98	227	98	227	136	250	136	260
DN200	127	275	127	275	127	287	127	293	165	313	165	324
DN250	146	330	146	332	146	343	146	355	213	364	213	394
DN300	181	380	181	387	181	403	184	450	229	424	229	458
DN350	184	440	184	447	184	460	222	478	273	487	273	510
DN400	191	492	191	498	191	518	232	549	305	541	305	570
DN450	203	542	203	558	203	568	264	572	-	-	-	-
DN500	219	597	219	620	219	624	292	626	-	-	-	-
DN600	222	698	222	734	222	734	318	745	-	-	-	-

Class150-Class600 主要外形尺寸

公稱通徑	150Lb		300Lb		600Lb
	L	D	L	D	L	D
2	60	103	60	110	60	110
21/2	67	122	67	129	67	129
3	73	135	73	148	73	148
4	73	173	73	180	79	192
5	86	196	86	215	105	240
6	98	222	98	250	136	265
8	127	279	127	307	165	319
10	146	339	146	361	213	399
12	181	409	181	422	229	456
14	184	450	222	485	273	490
16	191	514	232	539	305	562
18	203	549	264	594	362	610
20	219	606	292	652	368	680
24	222	717	318	772	438	786
