進口高溫高壓截止閥

進口高溫高壓截止閥結構--
ALSO高溫高壓截止閥有直通式和直流式,采用自密封閥蓋、整體嵌入式結構設計，閥體、閥蓋均采用整體鍛造材料更加堅固，閥頭與閥桿為分體式結構，閥頭采用不旋轉球頭，關閉時閥頭和閥座以面接觸方式擠壓密封,閥門全開后有優良的背密封，耐沖刷、汽蝕。 閥門填料耐高溫高壓，具有密封性能好的特點，密封填料位于閥桿螺紋之下，以隔絕螺紋與介質,確保密封的嚴密性，一般采用加長柔性石墨密封或者金屬硬密封
進口高溫高壓截止閥特征--
具有耐磨、抗擦傷性能好;
工作行程小，啟閉時間短;
耐高溫，耐高壓性能好;
閥門與管路連接采用對焊或插焊式結構。
適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

進口高溫高壓截止閥直通式和工藝直流式--

進口高溫高壓截止閥主要性能--

產品型號	公稱壓力PN（MPa）	試驗壓力（MPa）		工作壓力（MPa）			工作溫度	適用介質
		殼體強工	密封	P45	P55	P57
PN100 焊接 碳鋼	10	15	11				≤450	水、蒸汽、油品
PN200焊接 碳鋼	20	30	22
PN250焊接 碳鋼	25	38	28
PN320焊接 碳鋼	32	48	36
焊接P54/PN100		30	22	10			≤540	蒸汽
焊接P54/PN140		38	28	14
焊接P54/PN170		48	36	17
焊接P55/PN100		38	28		10		≤550
焊接P55/PN140		48	36		14
焊接P55/PN170V		53	39		17
焊接P57/PN100V		48	36			10	≤570
焊接P57/PN140V		55	40			14
焊接P57/PN170V		60	44			17

進口高溫高壓截止閥主要零件材料--

零件名稱	閥門	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固件
焊接	25 WCB	25 40Cr	鉻不銹鋼 鉻鉬鋁鋼氨化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼 鉻鉬鋼
焊接	25 WCB	25 40Cr	鉻不銹鋼 鉻鉬鋁鋼氨化	25	硬質合金				優質碳鋼 鉻鉬鋼
焊接P54型	ZG20CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
焊接P55型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼
焊接P57型	ZG15CrMoV 12Cr1Mo1V	12Cr1Mo1V	20Cr1Mo1VA 25Cr2Mo1VA	12Cr1Mo1V	硬質合金				鉻鉬鋼

進口高溫高壓截止閥典型應用--
電力,電站高溫高壓一次門及排污門
工業腐蝕性流體
高溫?zé)嵊?br /> 石油,化工
制藥廠
蒸汽設備
鍋爐蒸汽系統
機械設備
化肥廠
冶金礦產

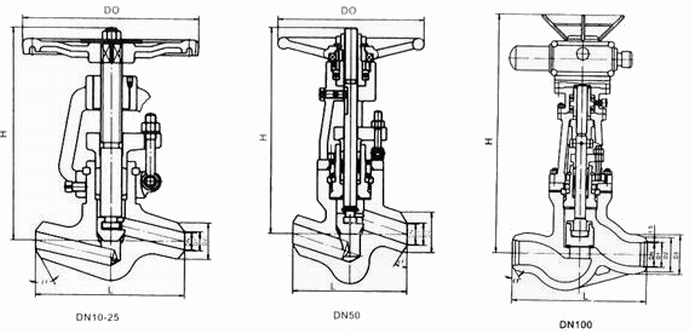

進口高溫高壓截止閥外形尺寸--

主要尺寸DN（mm）	主要尺寸及連接尺寸							重量
	L	D1	D2	D3	a	H	D0
對焊和插焊PN100、PN200、PN250、PN320  P54/PN100、P54/PN140、P54/PN170
10	120	12	25	-	40°	185	140	2.8
15	170	17	36	-	40°	247	200	7.5
20	170	22	42	-	40°	248	200	9
25	170	26	42	-	40°	248	240	9.5
32	170	31	44	-	40°	248.5	280	15
50（1）	250	50	82	-	32°	450	320	60
50（2）	320	50	82	-	32°	450	320	64
65	430	69	100	110	32°	669	400	74
80	470	84	108	130	32°	669	450	112.5
100	560	107	144	165	32	755	500	178.5
注：DN50為兩種結構長度
對焊和插焊P55/PN100、P55/PN140、P55/PN170    P57/PN100、P57/PN140、P57/PN170
10	120	12	28	-	40°	189	140	3
15	170	17	40	-	40°	250	200	9
20	170	22	46	-	40°	252	200	11
25	170	26	46	-	40°	254	240	13
32	170	31	49	-	40°	254	280	17
50（1）	250	50	90	-	32°	453	320	68
50（2）	320	50	90	-	32°	455	320	72
65	430	69	104	115	32°	630	400	83
80	470	84	110	140	32°	672	450	118
100	560	107	148	170	32°	761	500	185
